Vad är fjädermaskin?

■ Kärndefinition:
A fjädermaskin är en typ av industrimaskiner som specifikt används för att producera fjädrar av olika former och specifikationer från metalltråd (som stål, rostfritt stål eller koppartråd) genom processer som bockning, lindning och formning.
Dess kärnfunktion är att effektivt, noggrant och upprepade gånger bearbeta rak tråd till spiral eller andra komplexa metalldelar med specifika elastiska egenskaper. Dess primära produkt är olika fjädrar.

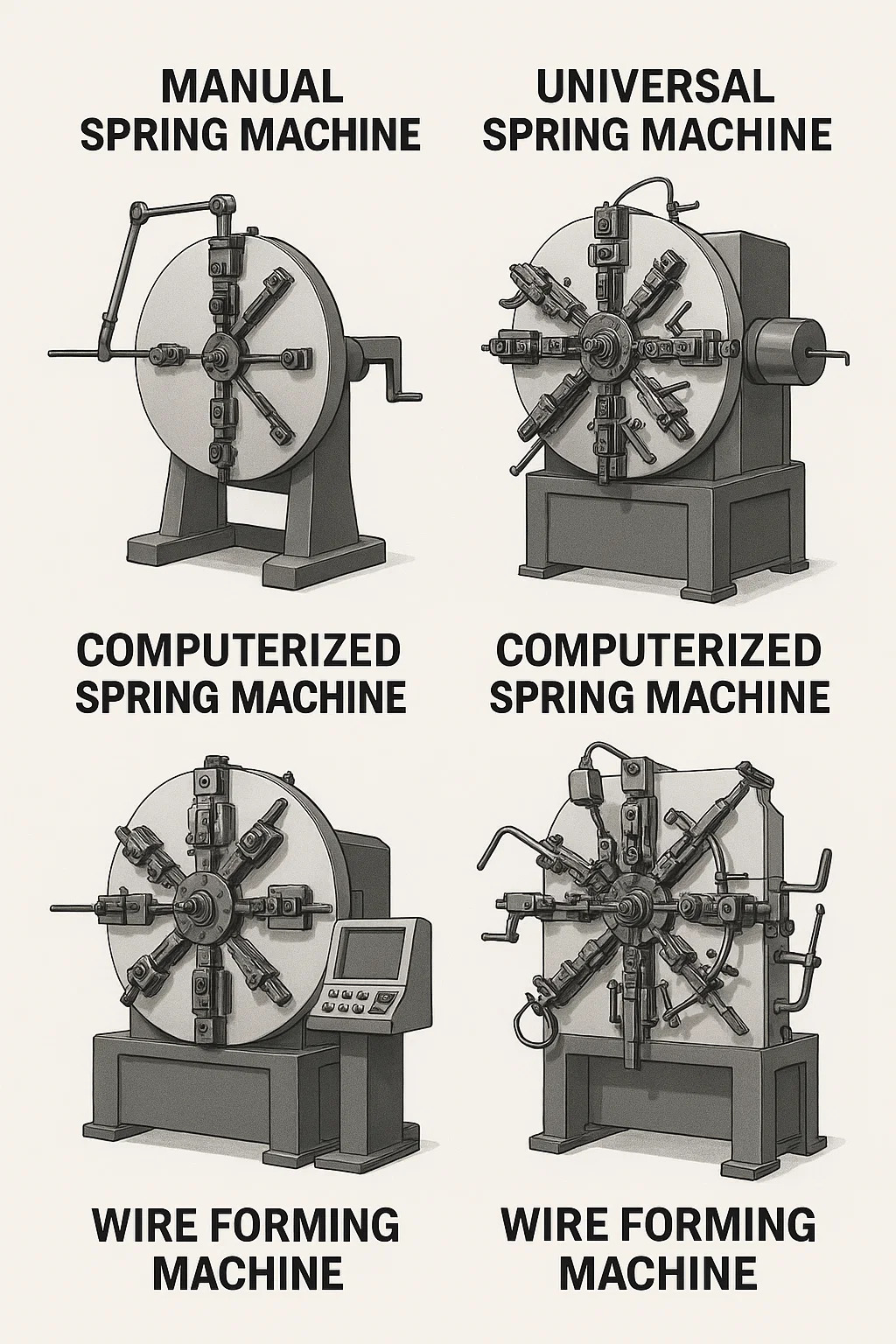

■Huvudtyper (efter operativ princip och automationsnivå):
--Manuell fjädermaskin:
Den mest grundläggande modellen förlitar sig på en handvev eller spak för att ge kraft.
Grundläggande parametrar som fjäderns ytterdiameter och antal spolar kan justeras genom att ändra olika "kamar", "växlar" eller "dys".
Denna maskin har en enkel struktur och lågt pris, men den har också låg produktionseffektivitet och dålig precisionskonsistens. Den förlitar sig på arbetsskicklighet och är lämplig för små partier eller enkel vårproduktion.

--Universell fjädermaskin (kamfjädermaskin/mekanisk fjädermaskin):
Den vanligaste typen av industriell fjädermaskin. Kärnkraftkällan är en elektrisk motor, som, genom ett komplext mekaniskt kamtransmissionssystem, exakt kontrollerar rörelsesekvensen och amplituden för varje "formningskniv" (även känd som en "trådmätare", "trådmatarhjul", "pitchkniv" och "skärkniv", bland annat).
Före tillverkningen justerar en erfaren hantverkare kamvinkeln manuellt, byter ut växlar och ställer in exakt position och slag för varje kniv enligt fjäderritningen. Denna process kallas "maskininställning".
När maskinen väl är trimmad kan den stabilt och effektivt masstillverka samma fjädertyp, med precision och konsistens som vida överstiger den för manuella fjädermaskiner. Den är lämplig för produktion av medelvolym av fjädrar med måttlig komplexitet.

--Datoriserad fjädermaskin (CNC fjädermaskin):
För närvarande den mest avancerade och vanliga typen av fjädermaskin.
Kärnan är ett numeriskt datorstyrsystem. Operatören anger detaljerade fjäderparametrar (tråddiameter, ytterdiameter, antal spolar, stigning, ändform etc.) genom programmeringsprogramvara (vanligtvis med hjälp av ett grafiskt gränssnitt), som genererar ett bearbetningsprogram.
Servomotorer i maskinen driver direkt den oberoende rörelsen av varje formkniv (trådmatning, lindning, stigningskontroll, skärning, etc.), och ersätter helt den komplexa mekaniska kamstrukturen. Betydande fördelar:
Extremt snabb omställning: Att byta produkter kräver bara ett nytt program, som kräver få eller inga manuella justeringar (som att byta fräs), vilket avsevärt minskar inställningstiden.
Hög precision: Servokontroll säkerställer repeterbar positioneringsnoggrannhet för varje rörelse.
Extrem flexibilitet: producerar enkelt fjädrar med extremt komplexa former, böjar med flera vinklar, speciella krokar och till och med komplexa trådformer (se nästa punkt).
Stabil och effektiv produktion: Lämplig för automatiserad produktion av en mängd olika produkter, små partier och stora kvantiteter.

--Trådformningsmaskin:
Detta kan betraktas som en mer kraftfull och flexibel förlängning av den datoriserade fjädermaskinen.
Den använder också ett CNC-system för servomotorer med flera axlar.
Den viktigaste skillnaden ligger i dess ökade antal formningsstationer (vanligtvis 8, 10 eller ännu fler) och mer flexibla verktygskonfigurationer.
Den kan producera inte bara fjädrar, utan också en mängd komplexa tredimensionella metalltrådsböjda delar, såsom klämmor, krokar, fästen, specialformade fjädrar, bilsätesramar, kundvagnskorgar och mer. Dess "formningsverktyg"-funktioner är mer mångsidiga, inklusive bockning, tillplattning, stämpling, svetsning (och ibland integrering). I huvudsak en förlängning av fjädermaskinens funktionalitet, den används i ett bredare utbud av precisionstrådformningsapplikationer.

■Nyckelkomponenter:
Payoff: Håller trådrullen och ger stabil trådmatning, vanligtvis med spänningskontroll.
Rätningsmekanism: Rätar ut den lindade tråden innan den går in i formningsområdet för att säkerställa formningsnoggrannheten.
Trådmatningsmekanism: Drivs av en servomotor (dator) eller mekanisk kam (universalmaskin), rullar fram tråden exakt till den inställda längden. Detta är avgörande för konsekvent fjäderlängd.
Formningsmekanism: Kärnområdet. Den består av flera "formningsknivar" (curlingknivar, pitchknivar, skärknivar, bockknivar, etc.) som kan röra sig oberoende av varandra eller i kombination. Dessa knivar rör sig enligt ett program eller en kamuppsättningsbana, och arbetar tillsammans för att böja, linda och skära av tråden till önskad form.
Styrsystem:
Universalmaskin: Mekanisk kamlåda, justeringshandtag, kugghjul.
Dator/trådformningsmaskin: Industriell dator (CNC-styrenhet), manöverpanel (display), servodrivning. Hjälputrustning (tillval): Såsom automatiska smörjanordningar (för smörjtråd), värmeanordningar (för varmspolning av stora fjädrar), automatiska materialmottagningsbrickor och onlineinspektionsutrustning.

■Kärnbearbetningskapacitet:
Rulla: Rulla tråden till olika spiralformade fjäderformer, inklusive cylindriska, koniska, konvexa och konkava former.
Böjning: Forma krokar, öglor, armar och andra former i olika vinklar vid ändarna eller mitten av fjädern.
Pitch Control: Exakt styrning av avståndet (pitch) mellan intilliggande varv av spiralfjädern, som kan vara antingen enhetlig eller variabel.
Kapning: Klipp av tråden exakt efter att fjädern har bildats.
Plattning/stansning: Platta ut fjäderns ändar eller specifika områden till form (används vanligen i trådformningsmaskiner).
Skapa komplexa trådformade delar: Genom flerstations, flerstegs kontinuerlig bockning (en specialitet av trådformningsmaskiner).

■Applikationer:
Fjädertillverkning: Detta är den mest grundläggande och utbredda applikationen, som används för att producera olika tryckfjädrar, förlängningsfjädrar, torsionsfjädrar, vågfjädrar och specialformade fjädrar. Precisionstrådformning: Denna maskin tillverkar en mängd olika metalltrådsdelar som kräver högprecisionsböjning och formning. Det används i stor utsträckning inom nästan alla industrisektorer, inklusive fordon, elektronik, medicinsk utrustning, möbler, hårdvaruverktyg och konsumentvaror.

■ Urvalsfaktorer:
Produktkrav: Komplexitet, precisionskrav och dimensionsområde (tråddiameter, ytterdiameter och längd) för fjäder-/trådkomponenten.
Produktskala: Små partier med flera varianter (lämplig för datormaskiner), stora partier med en enda sort (lämplig för både universal- och datormaskiner) och extremt komplexa delar (trådformningsmaskiner).
Kostnad: Investering i utrustning (manuella maskiner > universella maskiner > datormaskiner > trådformningsmaskiner), kostnader för maskininstallation/programmering och produktionseffektivitetskostnader.
Driftskrav: Maskininstallationssvårigheter (universella maskiner förlitar sig på maskinförarens erfarenhet, medan datormaskiner är relativt intuitiva att programmera) och enkel användning.

■Säkerhet och drift:
Fjädermaskiner är kraftmaskiner med många rörliga delar och höga krafter. Säkerhetsprocedurer måste följas strikt under drift (t.ex. bära skyddsglasögon, undvika löst sittande kläder och arbeta nära rörliga delar utan handskar).
Operatörer behöver utbildning för att förstå maskinens principer, driftsprocedurer och potentiella risker. Speciellt universella maskinoperatörer behöver lång erfarenhet av mekanisk justering, medan datormaskinoperatörer behöver behärska grunderna i programmering.
