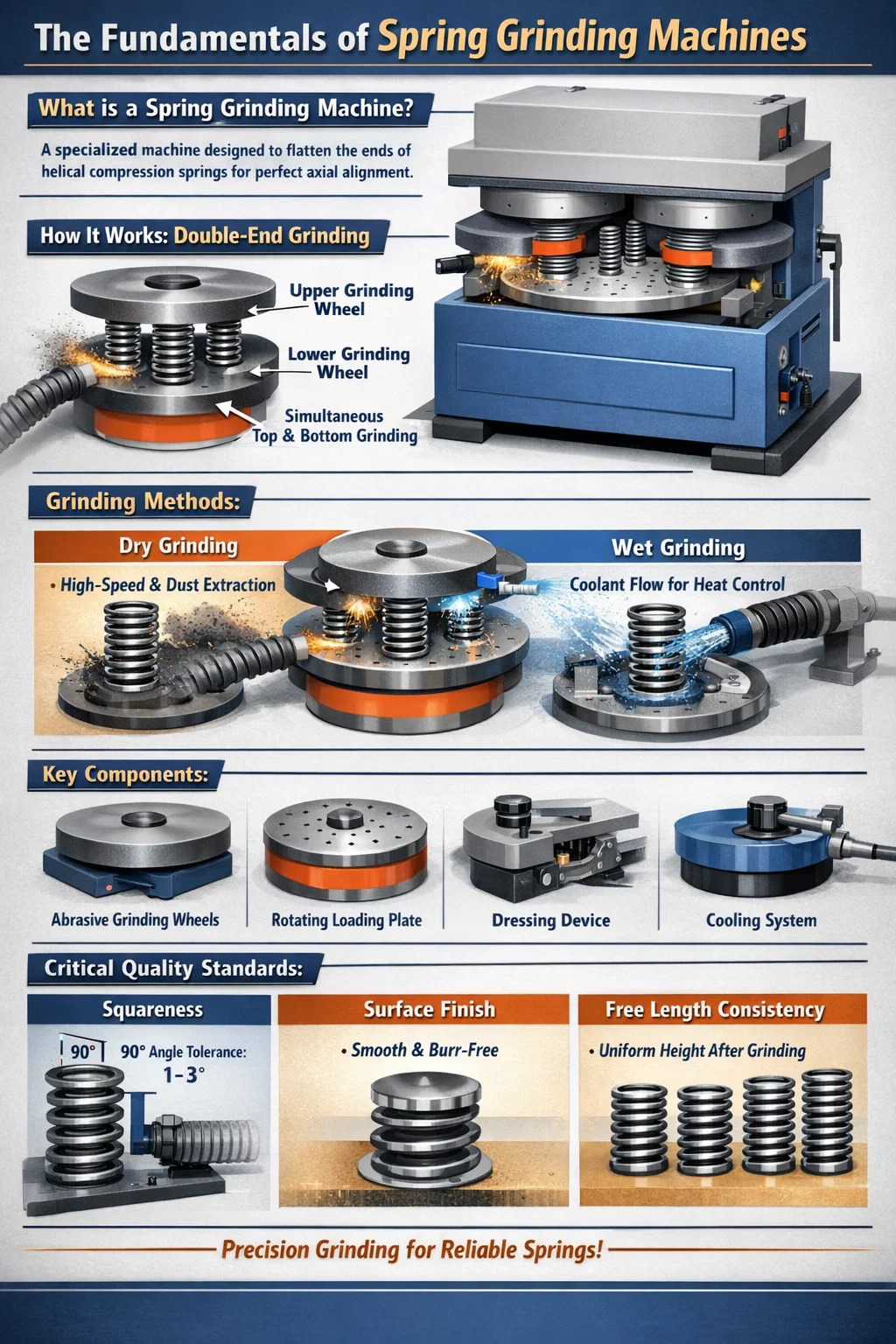

Vad är en fjäderslipmaskin? Vad är dess arbetsprincip?

Definition och väsentliga syfte med en fjäderslipmaskin

A fjäder slipmaskin är ett specialiserat industriellt slipverktyg utformat speciellt för att platta till ändarna på spiralformade tryckfjädrar. I tillverkningsvärlden har fjädrar som lämnar en lindningsmaskin ofta "öppna" eller ojämna ändar. Utan slipning kan dessa fjädrar inte stå perfekt vertikalt eller fördela vikten jämnt när de komprimeras. Den fjäder slipmaskin tar bort överflödigt material från de övre och nedre spolarna för att skapa en platt, vinkelrät yta.

Genom att kvadrera ändarna ser maskinen till att fjädern uppnår maximal lastaxialitet och stabilitet. Denna process är avgörande för högpresterande applikationer som ventilfjädrar för bilar, bränsleinsprutningsfjädrar och tunga industriella maskinkomponenter där en avvikelse på jämnt 0,5 grader i vertikalitet kan leda till mekaniska fel eller ojämnt slitage.

Arbetsprincipen för fjäderändslipning

Den grundläggande arbetsprincipen för en fjäder slipmaskin involverar den relativa rörelsen mellan fjädern och två höghastighetsroterande abrasiva hjul. De flesta moderna maskiner använder en dubbeländsslipning tillvägagångssätt, vilket innebär att både toppen och botten av fjädern bearbetas samtidigt.

Mekanismen för matning och laddning

Fjädrar laddas i en cirkulär roterande anordning känd som lastplatta eller matningsskiva. Denna platta innehåller flera hål eller fixturer utformade för att hålla fjädrarna säkert i vertikalt läge. När lastplattan roterar, bär den fjädrarna in i slipzonen som ligger mellan de övre och nedre slipskivorna.

Borttagning av slipande material

Slipskivorna är placerade på ett visst avstånd från varandra, motsvarande den önskade slutliga fria längden på fjädern. När fjädern passerar mellan de roterande hjulen, rakar de nötande ytorna av spetsen av tråden i båda ändarna. Friktionen genererar betydande värme, så hastigheten på lastplattan och hjulets grus måste vara perfekt kalibrerad för att undvika termiska skador eller "bränning" av fjäderstålet.

Sekventiell vs. kontinuerlig slipning

Vissa maskiner använder en "pass-through"-metod där fjädrar rör sig kontinuerligt genom hjulen, medan andra använder en "inmatnings"-metod. I inmatningssystemet rör sig hjulen vertikalt mot fjädrarna medan lastplattan förblir i ett fast läge, vilket möjliggör extremt exakt kontroll över sliptryck och materialavlägsningshastighet.

Nyckeltekniska komponenter i en fjäderslipmaskin

Effektiviteten av fjäder slipmaskin beror på flera slitstarka komponenter som måste klara intensiv mekanisk påfrestning och värme.

Typer av malningsmetoder: Torr vs. våt

Beroende på fjäderns material och den precision som krävs, väljer ingenjörer mellan två primära driftsätt för fjäder slipmaskin .

Torrslipning

Torrslipning är den vanligaste metoden för vanliga kolstålfjädrar. Den förlitar sig på en hög volym dammutsugssystem för att ta bort metallspån och slipande partiklar. Även om den är effektiv för höghastighetsproduktion, kan torrslipning leda till överdriven värmeuppbyggnad om matningshastigheten är för aggressiv, vilket potentiellt förändrar fjäderns anlöpning.

Våtslipning

Våtslipning innebär kontinuerlig applicering av ett kylmedel (vattenlöslig olja eller syntetisk vätska) direkt på slipgränsytan. Denna metod används för rostfritt stål eller värmekänsliga legeringar. Kylvätskan hindrar tråden från att nå kritiska temperaturer, säkerställer en jämnare ytfinish och förlänger slipskivans livslängd.

Driftsstandarder och kvalitetskontroll

A fjäder slipmaskin måste underhållas noggrant för att säkerställa kvaliteten på slutprodukten. Tillverkare fokuserar på tre huvudmått under malningsprocessen:

• Fyrkantighet: Vinkeln mellan markänden och fjäderaxeln bör vara så nära 90 grader som möjligt. Standard industriell tolerans är vanligtvis inom 1 till 3 grader .
• Ytfinish: Markytan ska vara slät och fri från grader. Grova ytor kan orsaka friktion mot fjäderns säte, vilket leder till för tidigt slitage.
• Fri längd konsistens: Efter slipning måste alla fjädrar i en sats ha en jämn höjd. Modern CNC fjäder slipmaskins använd elektroniska sonder för att mäta fjäderns höjd under processen och justera hjulpositionen automatiskt.

Vikten av hjuldressing

Med tiden har slipskivorna på en fjäder slipmaskin blir "täppta" av metallpartiklar eller tappar sin helt platta profil. Detta fenomen är känt som "glasering". För att lösa detta är maskinen utrustad med en förbandsenhet . Den här enheten använder ett hårdare material för att skrapa bort ett tunt lager av hjulet, vilket exponerar färska slipkorn och säkerställer att hjulytan förblir parallell med lastplattan. Vanlig påklädning är skillnaden mellan en högkvalitativ fjäder och en som avvisas vid inspektion.
