Vad är en fjäderbockningsmaskin? Vad är dess arbetsprincip?

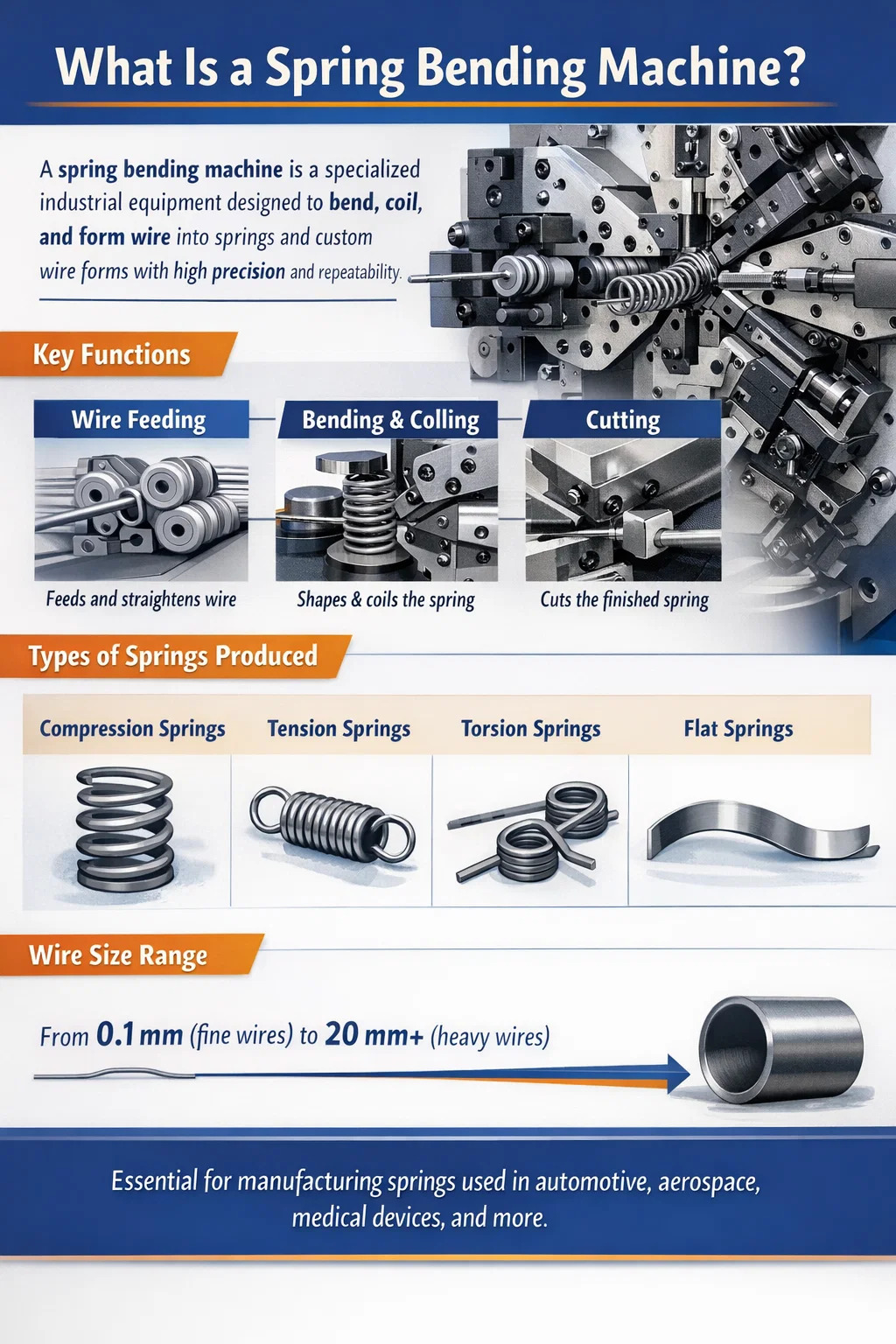

Vad är en fjäderbockningsmaskin? Ett direkt svar

A fjäderbockningsmaskin är en specialiserad del av industriell utrustning utformad för att böja, linda och forma tråd eller bandmaterial till fjädrar och fjäderliknande komponenter. Den styr formen, stigningen, diametern och ändkonfigurationen för varje fjäder genom en kombination av matnings-, bocknings- och skärmekanismer. Till skillnad från trådformningsmaskiner för allmänt bruk är en fjäderbockningsmaskin optimerad specifikt för att producera tryckfjädrar, dragfjädrar, torsionsfjädrar, platta fjädrar och specialformade trådformer med hög repeterbarhet och minimalt med manuellt ingrepp.

Fjäderbockningsmaskiner hanterar tråddiametrar som sträcker sig från så fina som 0,1 mm (för elektroniska precisionsfjädrar) till så tjocka som 20 mm eller mer (för tunga industriella fjäderfjädrar). I CNC-styrda modeller kan en enda maskin lagra hundratals delprogram och växla mellan fjädertyper på några minuter, vilket gör den till en hörnsten i modern fjädertillverkning.

Den globala fjädertillverkningsindustrin är betydande. Fjädrar används i praktiskt taget alla mekaniska produkter – från kulspetspennor och medicinsk utrustning till fordonsupphängningar och flygmotorer. Vårmarknaden värderades till över 24 miljarder USD 2023 , och fjäderbockningsmaskiner är de primära produktionsverktygen bakom denna produktion. Att förstå vad dessa maskiner är och hur de fungerar är viktigt för alla som är involverade i fjädertillverkning, inköp eller ingenjörsdesign.

Arbetsprincipen för en fjäderbockningsmaskin

Arbetsprincipen för en fjäderbockningsmaskin är centrerad på tre samordnade åtgärder: trådmatning, kontrollerad bockning och kapning . Dessa tre funktioner är exakt tidsinställda och sekvenserade för att producera en komplett fjäder i en enda kontinuerlig operation. Så här fungerar varje fas:

Trådmatning

Tråd dras från en spole (eller en rätad stångmatare för tyngre tråd) och förs genom en serie riktrullar. Dessa rullar tar bort den naturliga krökningen ("setet") från trådspolen så att tråden kommer in i böjningszonen i en rak, konsekvent linje. Riktningsenheten består vanligtvis av två uppsättningar rullar arrangerade i 90 grader i förhållande till varandra - en uppsättning korrigerar det horisontella planet, den andra korrigerar det vertikala planet.

Efter uträtning greppar ett par servodrivna matarrullar tråden och skjuter den framåt med en kontrollerad hastighet och längd. Matningslängden avgör var varje böj kommer att ske i förhållande till den föregående, som direkt styr fjäderns stigning, kroppslängd och ändgeometri. I CNC-fjäderbockningsmaskiner är matarservomotorn programmerad att leverera exakta steg – ibland exakt till ±0,01 mm per matningssteg .

Böjning och upprullning

När tråden matas framåt kommer den i kontakt med bockningsverktyg (även kallade böjfingrar, spiralstift eller stigningsverktyg) som avleder den till önskad form. Vid tillverkning av spiralfjäder böjs tråden runt en lindningspunkt (en härdad stålpinne eller dorn) för att producera den spiralformade spolen. Placeringen av lindningspunkten i förhållande till trådbanan bestämmer spolens diameter. Pitchverktyget – placerat axiellt längs tråden – kontrollerar avståndet mellan intilliggande spolar.

Böjverktygen är monterade på slider eller kammar som drivs av servomotorer (i CNC-maskiner) eller mekaniska kammar (i kammaskiner). I en CNC-fjäderbockningsmaskin kan varje bockningsaxel programmeras oberoende för att flyttas till vilken position som helst när som helst under trådmatningscykeln. Detta gör att maskinen kan producera fjädrar med variabel stigning, tunnformade fjädrar, koniska fjädrar och komplexa 3D-trådformer – allt från en enda installation.

För torsionsfjädrar och andra icke spiralformer tillämpar böjande fingrar en exakt vinkelböj på specifika punkter längs tråden. Maskinen matar en inställd längd, böjer i en programmerad vinkel, matar igen, böjer igen — upprepande tills hela fjädergeometrin är klar. Böjvinklar kan styras till ±0,5 grader eller bättre på högkvalitativa CNC-maskiner.

Skärning

När den programmerade fjädergeometrin är klar, skär en skärmekanism av tråden för att separera den färdiga fjädern från den inkommande tråden. Skäraren är typiskt ett härdat stålblad som drivs av en kam eller servoaxel. Snittet måste vara rent och gradfritt för att undvika funktionsdefekter - speciellt för tryckfjädrar där ändspolarna måste ligga plant på en yta. Vissa maskiner inkluderar en dedikerad ändformningsstation som slipar eller plattar till de avskurna ändarna efter kapning, vilket ger slutna och slipade ändar som krävs för precisionskompressionsfjädrar.

Springback kompensation

En kritisk aspekt av fjäderbockningsmaskinens arbetsprincip är att hantera återfjädring — den elastiska återhämtningen av tråden efter böjning. När en tråd böjs deformeras den både plastiskt (permanent) och elastiskt. När böjkraften släpps, återhämtar sig den elastiska delen, vilket gör att tråden fjädrar tillbaka delvis mot sin ursprungliga form. Om den inte kompenseras kommer den färdiga fjädern att ha en större diameter och en annan stigning än programmerat.

Återfjädring beror på trådmaterialet (rostfritt stål fjädrar tillbaka mer än mjukt stål), tråddiameter, temperament och böjradie. CNC-fjäderbockningsmaskiner kompenserar för återfjädring genom överböjning — ställer in bockningsverktygets position bortom det nominella målet med en beräknad offset. I avancerade maskiner justerar automatiska återfjädringsmätnings- och kompensationssystem verktygspositionerna kontinuerligt baserat på uppmätta fjädermått från de tidigare delarna.

Huvudtyper av fjäderbockningsmaskiner

Fjäderbockningsmaskiner är inte en enda kategori. Det finns flera distinkta maskintyper, var och en lämpad för olika fjädertyper, produktionsvolymer, trådstorlekar och komplexitetsnivåer. Att välja rätt maskintyp är lika viktigt som att programmera den korrekt.

Cam-Type Spring Coiling Machine

Lindningsmaskiner av kamtyp är den traditionella arbetshästen för fjäderproduktion med hög volym. Alla axelrörelser drivs av mekaniska kammar monterade på en roterande kamaxel. Kammarna är profilerade för att ge den önskade fjädergeometrin, och att ändra fjäderdesignen kräver fysiskt utbyte eller justering av kammarna. Även om installationen är tidskrävande, går maskiner av kamtyp med mycket höga hastigheter - vissa modeller kan producera upp till 500 tryckfjädrar per minut — vilket gör dem idealiska för massiva produktionsserier av en enda fjäderdesign. De är robusta, pålitliga och relativt låga att underhålla.

CNC fjäderrullningsmaskin

CNC (Computer Numerical Control) fjäderlindningsmaskiner ersätter mekaniska kammar med servomotorer på varje axel. Varje axel (spolens diameter, stigning, matning, skärning) är oberoende programmerbar via en pekskärmskontroller. Byte från en fjäderdesign till en annan görs genom att ladda ett annat program - ingen mekanisk omställning behövs. CNC-lindningsmaskiner har vanligtvis 4 till 8 CNC-axlar och kan producera kompressions-, förlängnings- och fjädrar med variabel stigning. Produktionshastigheter varierar från 30 till 200 delar per minut beroende på fjäderkomplexitet och tråddiameter.

CNC fjäderbockningsmaskin (fleraxlig trådformare)

Ofta kallad en CNC-trådbockningsmaskin eller CNC-trådformare, denna typ skiljer sig från lindningsmaskiner genom att den kan böja tråd i tre dimensioner - inte bara linda den till en spiral. Med 8 till 16 eller fler CNC-axlar , kan dessa maskiner producera komplexa 3D-trådsformer som torsionsfjädrar med specifika armvinklar, trådklämmor, konsoler, handtag och anpassade trådenheter. Tråden kan böjas i vilken riktning som helst, roteras och formas till praktiskt taget vilken form som helst. Dessa maskiner är den mest mångsidiga typen och är nödvändiga för specialtillverkning av fjäder- och trådform.

Platt fjäderbockningsmaskin

Plattfjäderbockningsmaskiner (även kallade bandformningsmaskiner eller flattrådsfjädermaskiner) är konstruerade för att forma platt tråd eller metallremsa till bladfjädrar, plana spiralfjädrar, klockfjädrar och stansade och formade plana fjäderkomponenter. De matar platt remsmaterial genom profilerade rullar och bockningsformar som formar remsan i horisontella och vertikala plan. Dessa maskiner används flitigt vid tillverkning av klockhuvudfjädrar, bladfjäderklämmor för bilar och elektriska kontaktfjädrar.

Torsionsfjädermaskin

Torsionsfjädermaskiner är en specialiserad variant av CNC-fjäderbockningsmaskiner, optimerade för att producera torsionsfjädrar - fjädrar som lagrar energi genom att vridas snarare än att komprimeras eller sträckas. De har dedikerade armböjningsverktyg som kan böja fjäderns ben/arm till exakta vinklar (vanligtvis 90°, 180° eller anpassade vinklar). Kroppsspolen lindas först, sedan böjs armarna. Torsionsfjädermaskiner måste exakt styra benlängd, benvinkel och spiralriktning (höger eller vänster lindning).

Nyckelkomponenter i en fjäderbockningsmaskin

Att förstå vad varje huvudkomponent gör hjälper operatörerna att ställa in maskinen på rätt sätt, felsöka defekter och hålla utrustningen i gott skick. Här är kärnkomponenterna som finns på de flesta fjäderbocknings- och lindningsmaskiner:

• Trådspole och utbetalningssystem: Håller trådspolen och kontrollerar spänningen vid vilken tråden lindas upp. Korrekt spänningskontroll förhindrar trådveckning, trassling och inkonsekvens i diameter. Vissa maskiner använder powered payoff-system för tunga trådspolar som väger upp till flera hundra kilo.
• Trådriktare: En uppsättning rullar av härdat stål (vanligtvis 5 till 11 rullar i två vinkelräta plan) som tar bort spoluppsättningen från tråden. Korrekt justering av plattången är avgörande - överuträtning introducerar arbetshärdning, medan underuträtning lämnar kvarvarande krökning som orsakar inkonsekvens i diametern i den färdiga fjädern.
• Matarrullar: Servodrivna räfflade rullar som greppar och för fram tråden med exakt kontrollerad hastighet och längd. Spårprofilen måste matcha tråddiametern – fel spårstorlek orsakar glidning (inkonsekvent matningslängd) eller tråddeformation (markerar eller plattar ut trådytan).
• Spolingspunkt / bockningsverktyg: Härdade verktygsstålstift, fingrar eller dorn som böjer tråden till önskad form. I lindningsmaskiner är lindningspunkten det primära verktyget som ställer in spolens diameter. Dessa verktyg är utsatta för stort slitage och måste vara tillverkade av verktygsstål eller hårdmetall för lång livslängd.
• Pitch Tool: Ett rörligt verktyg som styr det axiella avståndet (stigningen) mellan spolarna när fjädern bildas. På CNC-maskiner är stigningsverktyget servodrivet och kan programmeras för att variera stigningen genom hela fjäderkroppen – vilket producerar fjädrar med variabel stigning som används i fordonsupphängning och vibrationsisoleringstillämpningar.
• Skärning Unit: Ett skärblad av härdat stål som drivs av en kam eller servo som skär av tråden efter varje fjäder som bildats. Kuttern måste vara vass och rätt tidsinställd. En slö fräs eller feltidsskärning ger grader, böjda ändar eller felaktig fri längd.
• CNC-styrenhet: Maskinens hjärna. På moderna CNC-fjäderbockningsmaskiner har styrenheten ett pekskärmsgränssnitt, grafisk fjäderprogrammering, axelövervakning i realtid, automatisk återfjädringskompensation och produktionsräknare. Controllers från ledande tillverkare som Wafios, Itaya och Lesjöfors integreras med fabrikens MES-system och stödjer Industry 4.0-anslutning.
• Servodrivsystem: Varje CNC-axel drivs av en servomotor och drivförstärkare. Servosystem ger exakt positionskontroll (vanligtvis ±0,001 mm kodarupplösning ) och hög dynamisk respons — vilket gör att maskinen kan utföra komplexa fleraxliga rörelseprofiler vid produktionshastigheter.
• Maskinram (bas): En styv bas i gjutjärn eller tillverkad stål som minimerar vibrationer under höghastighetsdrift. Vibrationer i maskinramen leder direkt till inkonsekvens av stigning och diameter i fjädrarna, så ramstyvhet är en nyckelfaktor för maskinkvalitet.

Typer av fjädrar som produceras av fjäderbockningsmaskiner

Fjäderbockningsmaskiner kan producera ett brett utbud av fjädertyper. Varje typ har distinkt geometri, funktion och tillverkningskrav. Här är en detaljerad översikt över de vanligaste fjädertyperna och hur de tillverkas:

Kompressionsfjädrar

Kompressionsfjädrar är spiralfjädrar med öppen spiral som motstår tryckkrafter. De är den vanligaste fjädertypen globalt sett, som används i allt från kulspetspennor till ventiltåg för fordon. De tillverkas genom att linda tråden till en spiral med konsekvent stigning. Nyckelparametrar inkluderar fri längd, spoldiameter (OD och ID), tråddiameter, antal aktiva spolar och ändtyp (öppen, stängd, öppen jord, stängd jord). Slutna och slipade ändar kräver en sekundär slipoperation efter lindning, där ändspolarna slipas platt på en skiva eller mittlös slipmaskin för att ge en stabil sittyta.

Förlängningsfjädrar

Förlängningsfjädrar är tätt lindade spiralfjädrar som motstår dragkrafter. De tillverkas på lindningsmaskiner med en speciell krokformningsstation som böjer trådänden till en ögla eller krok för fastsättning. Kroppsspolarna lindas med noll stigning (spolarna berör) för att skapa initial spänning - en förspänning som måste övervinnas innan fjädern börjar förlängas. Vanliga kroktyper inkluderar maskinkrokar, tyska krokar och crossover-krokar, var och en bildad av specifika bockningsverktygssekvenser programmerade i CNC-styrenheten.

Torsionsfjädrar

Torsionsfjädrar lagrar rotationsenergi genom att vridas. De består av en lindad kropp med två utskjutande armar (ben). Fjädern utövar ett vridmoment som är proportionellt mot vridningsvinkeln. De tillverkas på CNC-trådformningsmaskiner eller dedikerade torsionsfjädermaskiner, där kroppen lindas upp och sedan böjs armarna till angiven vinkel. Vanliga applikationer inkluderar klädnypor, musfällor, garageports motviktssystem och precisionsinstrument. Vinkeln mellan de två armarna - "torsionsvinkeln" - måste hållas fast ±1° eller tätare för precisionsapplikationer.

Flat Springs och Leaf Springs

Platta fjädrar är gjorda av platt tråd eller metallband snarare än rund tråd. De inkluderar bladfjädrar (som används i fordonsupphängningar), klock- och kraftfjädrar (platta spiralfjädrar lindade från band), fribärande fjädrar och elektriska kontaktfjädrar. Plattfjäderbockningsmaskiner formar remsan genom profilerade rullar och bockningsformar. Tjocklekstoleranser för precisionsplatta fjädrar kan vara så snäva som ±0,01 mm , vilket kräver både precist bandmaterial och en väl underhållen maskin.

Anpassade trådformulär

Utöver klassiska fjäderformer kan CNC-fjäderbockningsmaskiner - speciellt fleraxliga CNC-trådformare - producera praktiskt taget vilken form som helst från tråd: klämmor, låsringar, konsoler, handtag, medicinska styrtrådar, ortodontiska trådar och komplexa 3D-trådsenheter. Dessa delar kanske inte lagrar elastisk energi (så tekniskt sett inte fjädrar) utan produceras på fjäderbockningsmaskiner med samma arbetsprincip för matning-böj-skuren.

Trådmaterial som används i fjäderbockningsmaskiner

Valet av trådmaterial påverkar avsevärt fjäderns prestanda, maskininställningen och den återfjädringskompensation som krävs. Olika material har olika elasticitetsmoduler, draghållfasthet och återfjädringsegenskaper. Här är de vanligaste trådmaterialen som bearbetas av fjäderbockningsmaskiner:

• Hårtdragen kolståltråd (ASTM A227): Den vanligaste och billigaste fjädertråden. Draghållfastheten varierar typiskt med diametern 1 250–2 000 MPa . Används för allmänna kompressions- och förlängningsfjädrar i icke-kritiska applikationer.
• Musiktråd / pianotråd (ASTM A228): Ståltråd med hög kolhalt med högsta draghållfasthet av vanliga fjädermaterial, upp till 2 800 MPa för fina diametrar. Används där hög styrka och god utmattningslivslängd behövs. Standard för precisionsinstrumenteringsfjädrar.
• Rostfri ståltråd (ASTM A313, typ 302/304/316): Utmärkt korrosionsbeständighet, bra prestanda vid förhöjd temperatur. Draghållfasthet något lägre än musiktråd. Kräver högre återfjädringskompensation - vanligtvis 10–20 % mer överböjning än kolstål. Används i livsmedelsbearbetning, medicinska, marina och kemiska tillämpningar.
• Tråd av krom-kisellegering (ASTM A401): Exceptionell styrka vid förhöjda temperaturer och utmärkt utmattningsbeständighet. Används för ventilfjädrar i bilar, som måste fungera tillförlitligt vid motortemperaturer upp till 200°C och cykla miljarder gånger under motorns livslängd.
• Fosforbronstråd: Bra elektrisk ledningsförmåga och korrosionsbeständighet. Används för elektriska kontaktfjädrar, små instrumentfjädrar och applikationer som kräver icke-magnetiska egenskaper.
• Titantråd: Mycket hög hållfasthet i förhållande till vikt, utmärkt korrosionsbeständighet. Dyr och svår att rulla ihop. Används i flyg- och högpresterande sportutrustning där viktminskning är avgörande.
• Inconel och andra superlegeringar: Används för fjädrar som måste arbeta vid extrema temperaturer (över 300°C) i gasturbiner, jetmotorer och industriugnar. Dessa material kräver specialverktyg och betydande återfjädringskompensation.

Fjäderböjningsprocessen: Steg för steg

Att ställa in och använda en fjäderbockningsmaskin korrekt kräver ett systematiskt tillvägagångssätt. Här är den typiska sekvensen för att ställa in en CNC-fjäderlindningsmaskin för att producera en ny tryckfjäder:

1. Trådladdning: Montera trådspolen på payoff-systemet. Trä tråden genom uträtningsenheten, justera rulltrycket för att ta bort spolsatsen utan att överarbeta tråden.
2. Verktygsval och installation: Välj lindningspunktens storlek baserat på målets innerdiameter och installera stigningsverktyget. För fin tråd (under 1 mm) är hårdmetallverktyg att föredra för förlängd livslängd.
3. Programinlägg: Ange fjäderparametrarna i CNC-styrenheten: tråddiameter, materialtyp, spole OD, fri längd, antal totala och aktiva spolar, stigning, ändtyp. Styrenheten kan beräkna initiala verktygspositioner automatiskt baserat på dessa inmatningar.
4. Första artikelkörningen: Producera en liten sats provfjädrar (vanligtvis 5–10 stycken). Mät spolens OD, fri längd, stigning och ändkonfiguration med hjälp av fjäderspecifik mätutrustning såsom ett visionmätningssystem eller manuell mätning.
5. Fjäderjustering: Jämför uppmätta dimensioner med målet. Justera lindningspunktens position för att korrigera OD-fjädringen. Justera stigningsverktyget för att korrigera stigningen. Kör om proverna och mät igen. Upprepa tills alla dimensioner är inom toleransen.
6. Produktionskörning: När det första artikelgodkännandet har erhållits, kör produktionen. Övervaka fjäderdimensionerna med jämna mellanrum — vanligtvis var 50:e–100:e del — och använd maskinens automatiska kompensationsfunktioner för att bibehålla kvaliteten när trådspolen töms (trådegenskaperna kan variera något längs spolens längd).
7. Efterbearbetning (vid behov): Skicka fjädrar för ändslipning (om slutna slipade ändar krävs), värmebehandling (avspänningsavlastning för att stabilisera dimensioner), kulblästring (för att förbättra utmattningslivslängden), plätering (för korrosionsskydd) eller belastningsprovning (för att verifiera att fjäderhastigheten uppfyller specifikationen).

Viktiga fjäderparametrar och hur maskinen styr dem

Fjäderingenjörer och maskinoperatörer måste förstå sambandet mellan maskininställningar och fjäderparametrar. Så här styrs de mest kritiska fjäderdimensionerna på en CNC-fjäderbockningsmaskin:

Fördelar med CNC fjäderbockningsmaskiner framför manuella maskiner

Skiftet från manuella fjädermaskiner och fjädermaskiner av kamtyp till helt CNC-fjäderbockningsmaskiner har varit en av de mest betydande förändringarna inom fjädertillverkningen under de senaste 30 åren. Fördelarna med CNC är övertygande och väldokumenterade i produktionsmiljöer:

• Snabb omställning: Att byta från en fjäderdesign till en annan på en CNC-maskin tar några minuter - ladda bara ett nytt program, verifiera första artikeln och kör. På en maskin av kamtyp kan bytet ta timmar eftersom kammar måste bytas ut fysiskt och tidsinställas.
• Komplex geometri: CNC-maskiner kan producera fjädrar med variabel stigning, koniska fjädrar, tunnformade fjädrar och 3D-trådformer som är fysiskt omöjliga att tillverka på mekaniska kammaskiner.
• Automatisk kompensation: CNC-styrenheter kan automatiskt justera verktygspositioner baserat på uppmätta fjäderdimensioner, vilket kompenserar för tråddiametervariationer och återfjädringsförändringar över tid utan operatörsingripande.
• Produktionsdata: CNC-maskiner loggar produktionsantal, cykeltider, felhändelser och kvalitetsdata som kan analyseras för processförbättring och spårbarhet.
• Färdighetskrav: CNC-maskiner minskar beroendet av högutbildade manuella operatörer. När ett program väl är utvecklat och verifierat kan mindre erfarna operatörer köra produktionen med minskad risk för installationsfel.
• Integration: Moderna CNC-fjäderbockningsmaskiner kan integreras med automatiska spolväxlare, deltransportörer, visioninspektionssystem och robotförpackningslinjer för helautomatiska produktionsceller.

Vanliga defekter i fjäderböjning och hur man åtgärdar dem

Även väluppställda fjäderbockningsmaskiner producerar defekta delar när processförhållandena glider. Att känna igen vanliga defekter och deras grundorsaker är avgörande för att upprätthålla kvaliteten:

• Spolediameter utanför tolerans: Orsakas vanligtvis av återfjädring på grund av förändringar i trådens mekaniska egenskaper (olika trådsats), temperaturförändringar eller verktygsslitage. Korrigera genom att justera lindningspunktens position eller uppdatera återfjädringskompensationsvärdet i CNC-programmet.
• Felaktig fri längd: Orsakas av matarvalsens glidning (slitna rullar, felaktig klämkraft eller förorenad trådyta) eller felaktig programmatningslängd. Kontrollera matarvalsens tillstånd och återverifiera programvärden mot uppmätt trådmatning.
• Ojämn tonhöjd: Orsakas av instabilitet i pitchverktyg, slitna lager för pitchverktyg eller inkonsekvent tråduträtning. Inspektera och byt ut slitna pitch-verktyg. Verifiera trycket på uträtningsrullen.
• Grader på avskurna ändar: Orsakas av ett matt skärblad eller felaktig skärtid. Byt ut eller slipa om skärbladet. Verifiera skärtidsinställningen i CNC-programmet.
• Skador på trådytan (repor, platta fläckar): Orsakas av felaktig matarvalsspårstorlek, överdriven klämkraft eller förorenad tråd (skala, grus). Välj rätt rullspår för tråddiametern. Kontrollera kvaliteten på inkommande tråd. Rengör rullar och styrningar.
• Trasslig eller veckad tråd: Orsakas av överdriven utbetalningsspänning, överskridande av trådspolen eller felaktig inställning av plattången. Justera utbetalningsbromsens spänning. Kontrollera och justera trycket på uträtningsrullen.

Ledande tillverkare av fjäderbockningsmaskiner

Industrin för fjäderbockningsmaskiner har ett relativt litet antal väletablerade tillverkare, de flesta baserade i Europa och Asien. Här är några av de mest kända namnen i branschen:

• Wafios (Tyskland): En av världens mest erkända tillverkare av fjäder- och trådformningsmaskiner. Deras CNC-fjäderlindningsmaskiner och trådformningsmaskiner används i högprecisionsindustrier över hela världen. Modeller som FUL-serien hanterar tråd från 0,1 mm till 20 mm.
• Itaya Engineering (Japan): Känd för höghastighets CNC-fjäderlindningsmaskiner med avancerade fleraxliga funktioner. Särskilt stark på marknaden för elektronik och precisionsinstrumentfjädrar.
• Reell Precision Manufacturing (USA): Specialiserat sig på tillverkningsutrustning för torsionsfjäder och trådform, som används i stor utsträckning inom medicinteknik- och elektronikindustrin.
• Asahi Seiki (Japan): En av de största tillverkarna av fjäderlindningsmaskiner globalt. Stark närvaro på fordonsfjädermarknaden med höghastighets cam-typ och CNC-maskiner.
• NiceFon / Bamatec (Kina/Taiwan): Kostnadskonkurrenskraftiga CNC-fjäderböjningsmaskiner som används i stor utsträckning av fjädertillverkare i Asien och alltmer i andra regioner. Erbjuder bra värde för standard fjädertyper.
• Simco Industries (USA): Känd för kraftiga fjäderlindningsmaskiner som kan hantera tråd med stor diameter för industri- och fjädertillverkning.

Maskinpriserna varierar enormt beroende på kapacitet. En grundläggande CNC-fjäderlindningsmaskin för standardtrådstorlekar kan börja kl USD 30 000–80 000 , medan en avancerad fleraxlig CNC-trådformningsmaskin från en premium europeisk tillverkare kan överträffa USD 300 000–500 000 när det är fullt verktyg och utrustad med automatiska inspektionssystem.

Industriella tillämpningar av fjäderbockningsmaskiner

Fjädrar är bland de mest allmänt använda mekaniska komponenterna. Fjäderbockningsmaskiner är direkt ansvariga för att producera de fjädrar som används inom ett extraordinärt utbud av industrier och produkter:

• Fordon: Ventilfjädrar, spiralfjädrar, sätesfjädrar, returfjädrar för bromsar och kopplingar och dörrlåsfjädrar. Ett enskilt passagerarfordon kan innehålla över 200 individuella fjädrar .
• Elektronik och apparater: Kontaktfjädrar i switchar, reläer, kontakter och tangentbord. Batterikontaktfjädrar. Precisionsmikrofjädrar i hårddiskar och optiska pickuper.
• Medicinsk utrustning: Fjädrar för stenttillförselsystem, returfjädrar för kirurgiska instrument, medicinska implantatfjädrar, ortopediska anordningsfjädrar och fjädrar till läkemedelsavgivningsanordningar. Dessa kräver extrem renlighet och använder ofta rostfritt stål eller titantråd.
• Flyg och försvar: Ställdonsfjädrar, säkerhetsmekanismfjädrar, ejektorsätesfjädrar och flyg- och rymdfästfjädrar. Dessa måste uppfylla stränga materialspårbarhet och testningsstandarder.
• Konsumentprodukter: Madrassfjädrar, möbelmekanismer, pennor, tändare, leksaker och sportartiklar. Enbart tillverkning av madrassfjädrar är en enorm marknad, med innermadrasser som innehåller hundratals individuella fjädrar.
• Industriella maskiner: Formfjädrar, vibrationsisoleringsfjädrar, säkerhetsventilfjädrar och kopplingsfjädrar i industriell utrustning. Dessa kräver ofta tung tråd och hög lastkapacitet.

Säkerhetsaspekter för drift av fjäderbockningsmaskin

Fjäderbockningsmaskiner innefattar höghastighets roterande och fram- och återgående delar, högspänningstråd och vassa skärverktyg. Korrekt säkerhetspraxis skyddar förare och bibehåller maskinens tillförlitlighet:

• Faror för trådspänning: Tråd under spänning kan knäppa eller piska farligt om payoff-systemet tappar kontrollen. Använd alltid lämpliga spänningskontroller och bär ögonskydd när du trär eller hanterar tråd.
• Flygande fjädrar: Formade fjädrar kan skjutas ut med hög hastighet från lindningszonen. Maskiner måste ha lämpliga skydd och uppsamlingsränna. Räck aldrig in i upprullningsområdet under drift.
• Vassa trådändar: Avskurna trådändar är extremt vassa. Använd lämpliga handskar när du hanterar tråd och färdiga fjädrar. Trådändskydd eller gradning bör utföras på delar som hanteras ofta av slutanvändare.
• Maskinskydd: Alla roterande komponenter (matarrullar, kammar, drivremmar) måste skyddas ordentligt enligt lokala maskinsäkerhetsföreskrifter (OSHA 1910.212 i USA; Maskindirektiv 2006/42/EC i Europa).
• Nödstopp: Alla fjäderbockningsmaskiner ska ha en lättillgänglig nödstoppsknapp som omedelbart stoppar all maskinrörelse. CNC-maskiner bör ha en säkerhetsklassad nödstoppskrets som uppfyller stoppkraven för kategori 0 eller kategori 1 enligt EN 60204-1.
• Lockout/tagout (LOTO): Innan något verktygsbyte, underhåll eller justering inuti maskinen måste strömmen låsas och verifieras strömlös. Detta är ett obligatoriskt OSHA-krav och en grundläggande säkerhetspraxis.
