Vad är en slipmaskin? Vad är dess arbetsprincip?

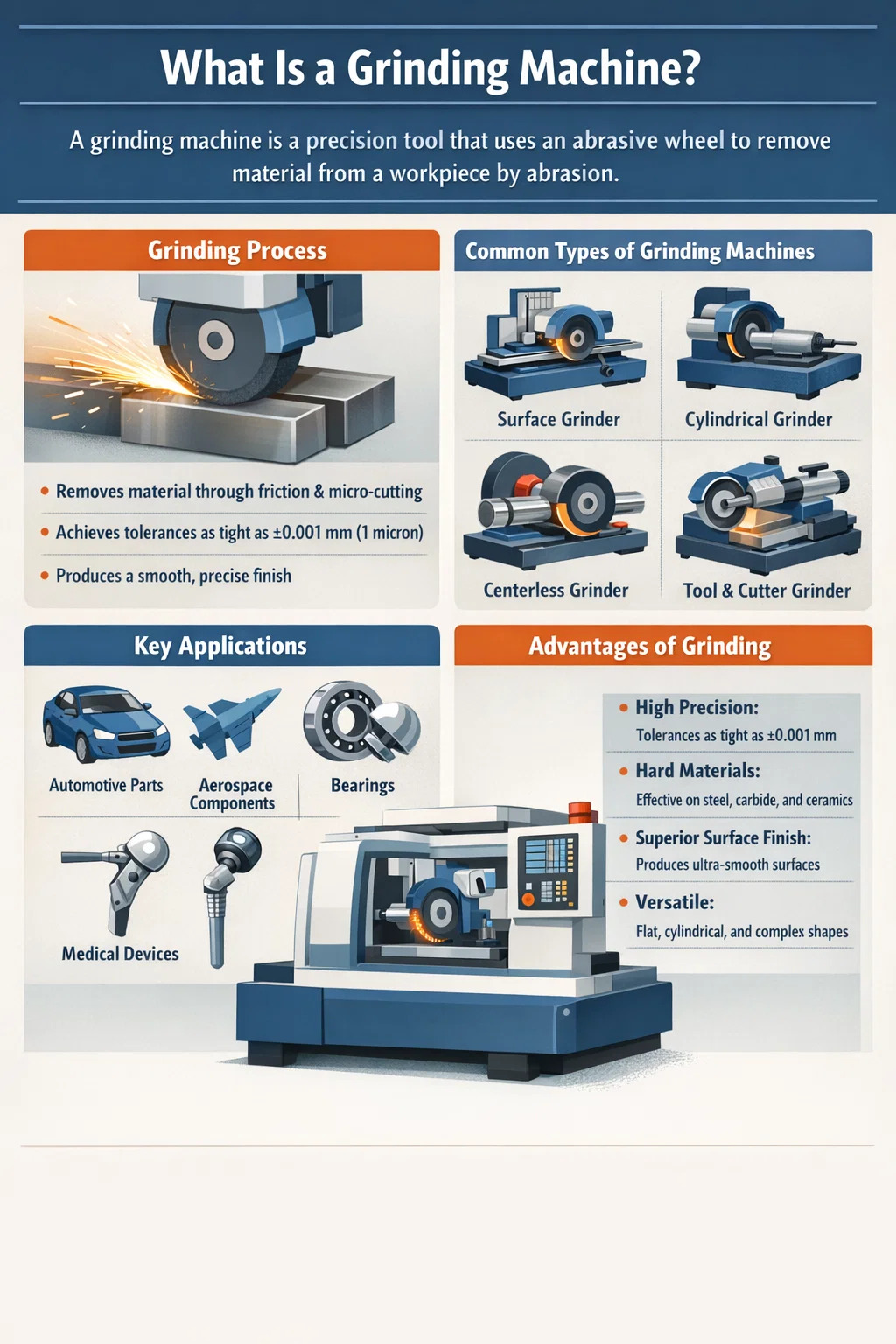

Vad är en slipmaskin? Ett direkt svar

A slipmaskin är ett precisionsmotorverktyg eller industrimaskin som använder en slipskiva – eller annat slipande skärverktyg – för att avlägsna material från ett arbetsstycke genom nötning. Resultatet är en finfinishad yta, en exakt dimension eller en vässad kant. Inom tillverkning klassificeras slipmaskiner som en undertyp av verktygsmaskiner och de fyller en avgörande roll i efterbehandlingsoperationer där toleranser är så snäva som ±0,001 mm (1 mikron) krävs.

Till skillnad från svarvning eller fräsning, som använder skärverktyg med definierad geometri, bygger slipning på slipkorn - oregelbundna partiklar av hårt material som aluminiumoxid, kiselkarbid, kubisk bornitrid (CBN) eller diamant - sammanfogade till ett hjul. Varje korn fungerar som en liten, odefinierad skäregg. Detta gör slipning idealisk för hårda material och superexakt efterbehandling som mjukare eller större skärverktyg helt enkelt inte kan åstadkomma.

Slipmaskiner finns i praktiskt taget alla metalltillverknings- och tillverkningsmiljöer, från tillverkning av fordonskomponenter till flygteknik, verktygs- och formtillverkning, lagertillverkning och tillverkning av medicintekniska produkter. Den globala slipmaskinmarknaden värderades till ungefär 5,1 miljarder USD 2023 och fortsätter att växa, drivet av efterfrågan på precisionsdelar i högteknologiska industrier.

Arbetsprincipen för en slipmaskin

Arbetsprincipen för en slipmaskin är baserad på slipande bearbetning — mekaniskt avlägsnande av material genom friktion och mikroskärning med slipande partiklar. Att förstå hur denna process fungerar i detalj hjälper operatörer att optimera slipprestanda och uppnå konsekventa resultat.

Den slipande skärmekanismen

När slipskivan roterar med hög hastighet — vanligtvis mellan 1 500 och 3 000 rpm för bänkslipmaskiner, eller upp till 60 m/s ythastighet för höghastighetsslipning - varje slipkorn på skivans yta kommer i kort kontakt med arbetsstycket. Under denna kontakt skär kornet antingen ett litet spån, plöjer materialet (orsakar plastisk deformation) eller glider över ytan (orsakar friktion och värme).

Förhållandet mellan skärning, plöjning och glidning beror på flera faktorer: kornstorlek, hjulhårdhet, arbetsstyckets materialhårdhet, skärdjup och förekomsten av skärvätska (kylvätska). En välinställd slipinställning maximerar skärningen och minimerar plöjning och glidning, vilket förbättrar ytfinishen och minskar värmeuppbyggnaden.

Interaktion mellan hjul och arbetsstycke

Slipskivan och arbetsstycket rör sig i förhållande till varandra på ett kontrollerat sätt. Hjulet roterar med hög periferihastighet, medan arbetsstycket hålls i en fixtur (en chuck, mellan centra eller på ett magnetiskt bord) och matas in i hjulet med en kontrollerad hastighet. Denna matningshastighet, i kombination med skärdjupet, bestämmer materialborttagningshastigheten (MRR) och den resulterande ytkvaliteten.

Vid ytslipning, till exempel, flyttas arbetsstycket (vanligtvis en platt metalldel) fram och tillbaka under det roterande hjulet på ett fram- och återgående bord, med hjulet sänkt stegvis - ofta med bara 0,005 till 0,025 mm per passage — tills önskad dimension har uppnåtts. Vid cylindrisk slipning roterar arbetsstycket på sin egen axel medan hjulet samtidigt roterar och förflyttar sig längs arbetsstyckets längd.

Självslipande egenskap hos slipskivan

En av de viktigaste och mest unika aspekterna av slipskivans beteende är självslipande . Eftersom slipkornen blir matta under användning ökar de slipkrafter som verkar på dem. Så småningom går antingen kornen sönder (exponerar en ny vass kant) eller bindningen som håller kornen sönder, släpper det matta kornet och exponerar en ny vass undertill. Det är därför "kvaliteten" (hårdheten) på en slipskiva spelar roll: en skiva som är för hård kommer att behålla slöa korn för länge (orsakar glasering och värmeuppbyggnad), medan en skiva som är för mjuk kommer att fälla korn i förtid (orsakar snabbt hjulslitage).

Rätt hjulkvalitet måste vara anpassad till arbetsstyckets material. Hårda material som härdat verktygsstål kräver ett mjukare hjul (så att korn bryts loss lättare), medan mjuka material som aluminium kan behöva ett hårdare hjul för att förhindra att hjulet slits för snabbt.

Rollen för kylvätske- och värmehantering

Slipning genererar betydande värme på grund av friktion. Temperaturerna vid malningszonen kan tillfälligt nå 800°C till 1500°C i extrema fall. Utan ordentlig kylning orsakar denna värme termiska skador på arbetsstycket: bränning, mikrosprickor, kvarvarande spänningar, förändringar i ythårdhet och dimensionella felaktigheter. Skärvätskor (kylvätskor) - vanligtvis vattenbaserade emulsioner eller syntetiska vätskor - appliceras vid slipzonen för att absorbera värme, smörja kontaktytan och spola bort spån (fina metall och slipande partiklar). Korrekt applicering av kylmedel är lika viktigt för slipkvaliteten som val av hjul eller matningshastighet.

Huvudtyper av slipmaskiner och deras tillämpningar

Det finns ingen enda universell slipmaskin. Olika typer är designade och optimerade för specifika arbetsstyckesgeometrier, material och precisionskrav. Här är en detaljerad uppdelning av de vanligaste typerna:

Ytslipmaskin

Ytslipmaskiner producerar plana ytor på arbetsstycken. Den vanligaste konfigurationen använder en horisontell spindel med en periferisk slipskiva och ett fram- och återgående arbetsbord. Arbetsstycket hålls vanligtvis på en magnetchuck. Ytslipmaskiner används ofta för att ytbehandla verktygsstålplåtar, formbaser, maskinslider och alla delar som kräver en plan, slät referensyta. Planhetstoleranser av 0,002 till 0,005 mm är rutinmässigt möjliga.

Cylindrisk slipmaskin

Cylindriska slipmaskiner används för att slipa de yttre eller inre ytorna på cylindriska arbetsstycken såsom axlar, stift, hylsor och hål. Vid extern cylindrisk slipning roterar arbetsstycket mellan centra eller i en chuck, och hjulet går längs sin längd. Intern cylindrisk slipning (ID-slipning) använder en liten skiva som sätts in i ett hål för att slipa den inre ytan. Cylindrisk slipning är avgörande för att producera lagersäten, hydrauliska cylinderstänger och precisionsspindlar - komponenter som kräver rundhetstoleranser av 0,001 mm eller mindre .

Centerless slipmaskin

Vid mittlös slipning hålls arbetsstycket inte mellan mittpunkterna eller i en chuck. Istället stöds den på ett arbetsstödsblad och styrs av ett reglerhjul, medan slipskivan tar bort material. Denna inställning tillåter kontinuerlig, automatiserad slipning av cylindriska delar som stänger, rör och stift vid mycket höga produktionshastigheter. Centerless slipmaskiner används flitigt vid tillverkning av fästelement, hydrauliska komponenter och bildelar. En enda mittlös kvarn kan bearbeta hundratals delar per timme med konsekventa diametertoleranser.

Verktygs- och frässlipmaskin

Dessa specialiserade maskiner slipar skärverktyg som pinnfräsar, borrkronor, brotschar, kranar och fräsar. De har komplexa fleraxliga inställningar och finns i verktygsrum och slipverkstäder. Möjligheten att slipa om skärverktygen förlänger deras livslängd avsevärt - en korrekt slipad pinnfräs kan matcha prestandan hos en ny till en bråkdel av kostnaden.

Bänkslipmaskin

Bänkslipen är en enkel, kompakt maskin monterad på en arbetsbänk, med en eller två slipskivor monterade på en horisontell spindel. Den används för grovslipning, gradning, slipning av handverktyg och lätt materialborttagning. Även om det inte är en precisionsmaskin, är det en av de vanligaste slipmaskinerna som finns i verkstäder, garage och underhållsanläggningar över hela världen. Standardbänkslipmaskiner körs vanligtvis kl 3 450 RPM och använd hjuldiametrar på 6 till 8 tum.

Vinkelslip (handhållen)

Vinkelslipen är ett handhållet elverktyg som används för att skära, slipa och polera metall, sten och andra material. Det är ett av de mest mångsidiga och mest använda elverktygen inom konstruktion, tillverkning och metallbearbetning. Vinkelslipmaskiner använder slipskivor, kapskivor, klaffskivor eller stålborstar, och arbetar vanligtvis med hastigheter mellan 6 000 och 12 000 RPM . Vanliga skivdiametrar är 4,5 tum (115 mm), 5 tum (125 mm) och 9 tum (230 mm).

Nyckelkomponenter i en slipmaskin

Att förstå huvudkomponenterna i en slipmaskin hjälper till att avmystifiera hur maskinen uppnår precision och kontroll. Även om konfigurationer varierar beroende på maskintyp, delar de flesta slipmaskiner följande kärnkomponenter:

• Bas (säng): Den tunga gjutjärns- eller tillverkade stålfundamenten som stödjer alla andra komponenter. Dess styvhet och vibrationsdämpande egenskaper påverkar direkt ytkvaliteten. En styv bas minimerar nedböjning under skärkrafter.
• Slipskiva: Det primära skärverktyget, tillverkat av slipkorn bundna i en matris. Hjulspecifikationer inkluderar slipmedelstyp, kornstorlek, kvalitet, struktur och bindningstyp - allt kodat i ett standardiserat märkningssystem (t.ex. A60-K5-V för en förglasad aluminiumoxidskiva).
• Hjulskydd: Ett skyddande hölje runt slipskivan som innehåller fragment i händelse av att skivan går sönder. Detta är en kritisk säkerhetskomponent och krävs av OSHA och andra säkerhetsstandarder.
• Spindel: Den roterande axeln som driver slipskivan. Spindellager måste vara av hög kvalitet för att minimera spill, vilket direkt skulle försämra ytfinishen. Höghastighetsspindlar i CNC-slipmaskiner drivs ofta av inbyggda (integrerade) motorer.
• Arbetsbord: Ytan eller fixturen som håller och matar arbetsstycket. I ytslipmaskiner går bordet fram och tillbaka horisontellt. I cylindriska slipmaskiner kan bordet föras längsgående. I CNC-slipmaskiner styrs bordsrörelsen av servomotorer genom CNC-styrenheten.
• Arbetshållningsanordning: Magnetiska chuckar, skruvstäd, centrerar, chuckar eller fixturer som håller arbetsstycket säkert under slipning. Valet av arbetshållning beror på arbetsstyckets geometri och material.
• Hjulförbandssystem: En anordning (diamantkommode, roterande dresser eller dressing-rulle) som används för att städa och bearbeta slipskivan – återställer dess form, korrigerar obalans och exponerar färska slipkorn. Regelbunden dressing är avgörande för att bibehålla slipnoggrannhet och förhindra att arbetsstycket bränns.
• Kylvätskesystem: Tankar, pumpar, filter och munstycken som levererar kylvätska till malningszonen. Moderna CNC-slipmaskiner använder högtryckskylsystem som levererar vätska vid 10 till 70 bar att penetrera gränsskiktet av luft runt det snabbt snurrande hjulet och nå den verkliga slipkontaktzonen.
• CNC-styrenhet (i CNC-slipmaskiner): Datorns numeriska styrenhet som hanterar alla axelrörelser, spindelhastigheter, matningshastigheter, dressingcykler och mätning under processen. Moderna CNC-slipmaskiner kan lagra hundratals delprogram och integreras med fabriksautomationssystem.

Slipskivans specifikationer förklaras

Slipskivan är hjärtat i varje slipmaskin. Att välja fel hjul är en av de vanligaste orsakerna till dåliga resultat - brännande, prat, snabbt hjulslitage eller dålig ytfinish. Slipskivor specificeras av ett standardiserat system som kodar fem nyckelegenskaper:

1. Slipmedelstyp: "A" = Aluminiumoxid (för stål och järnmetaller), "C" = Kiselkarbid (för gjutjärn, icke-järn, keramik), "B" = CBN (kubisk bornitrid, för härdat stål), "D" = Diamant (för karbid och keramik).
2. Kornstorlek: En siffra som indikerar slipkornstorlek. Grova korn (8–24) tar bort materialet snabbt men lämnar en grov finish. Mellanstora korn (30–60) är för allmänna ändamål. Fina korn (70–220) ger släta ytor. Mycket fina korn (240 ) används för superfinishing.
3. Betyg (hårdhet): En bokstav från A (mycket mjuk) till Z (mycket hård) som indikerar styrkan på bindningen som håller kornen. Mjukare kvaliteter används för hårda arbetsstycken; hårdare kvaliteter för mjuka arbetsstycken.
4. Struktur: En siffra (1–15 ) som indikerar avståndet mellan slipkornen. Täta strukturer (lågt antal) skär fina ytskikt. Öppna strukturer (höga siffror) tillåter spånavstånd och är bättre för mjuka eller gummiaktiga material.
5. Bondtyp: "V" = Förglasad (vanligast, styv, används för precisionsslipning), "R" = Gummi (flexibel, används för att reglera hjul och polering), "B" = Resinoid (för höghastighetsslipning och grova operationer), "E" = Shellac (för finfinish).

Som ett praktiskt exempel, ett hjul märkt A46-L5-V är en aluminiumoxidskiva, 46 korn (medelhård), L-grad (medelhård), struktur 5 (medeltät), förglasad bindning - en typisk universalskiva för ytslipning av stål.

Slipningsprocessen: Steg för steg

Att förstå sekvensen av en slipoperation – inte bara själva maskinen – är avgörande för att uppnå konsekventa resultat av hög kvalitet. Här är en typisk sekvens för precisionsytslipning:

1. Förberedelse av arbetsstycke: Rengör arbetsstyckets yta och kontrollera det med avseende på dimensionsmått (mängden material som återstår för slipning, vanligtvis 0,1 till 0,5 mm). Grader och stora ojämnheter bör avlägsnas före slipning.
2. Val av hjul och montering: Välj lämplig hjultyp, korn och kvalitet för det material och den finish som krävs. Montera hjulet på spindeln, enligt tillverkarens fläns- och vridmomentspecifikationer. Överskrid aldrig hjulets markerade maxhastighet.
3. Hjulbalansering: Balansera det monterade hjulet statiskt eller dynamiskt för att minska vibrationerna, vilket annars skulle orsaka skavmärken på arbetsstyckets yta.
4. Hjulförband: True och dressa hjulet med en diamant dresser eller roterande dressing verktyg för att säkerställa att hjulets yta är platt, rund och har öppna, vassa slipkorn.
5. Arbetsstyckesinställning: Montera arbetsstycket på magnetchucken eller fixturen. För magnetiska chuckar, se till att arbetsstycket är avmagnetiserat eller korrekt orienterat i förhållande till magnetfältet för maximal hållkraft.
6. Inställningsparametrar: Ställ in bordets matningshastighet (vanligtvis 5–25 m/min för ytslipning), korsmatning (0,5–3 mm per bordspassage) och nedmatning (skärdjup, 0,005–0,025 mm per pass för finbearbetning, upp till 0,1 mm för grovbearbetning).
7. Grovslipning: Ta bort bulkmaterial med tyngre matningar och skärdjup. Lämna 0,02–0,05 mm för slutpasset.
8. Avsluta slipning: Minska skärdjupet avsevärt, öka kylvätskeflödet och gör flera "spark-out"-passningar (bordspassningar utan nedmatning) tills gnistor upphör. Detta säkerställer att hjulet har återhämtat sig helt från elastisk avböjning och att ytan har den önskade dimensionen.
9. Mätning och inspektion: Ta bort arbetsstycket och mät måttet med en mikrometer, höjdmätare eller CMM. Kontrollera ytjämnheten med en profilometer vid behov.

Ytfinishparametrar vid slipning

En av de främsta anledningarna till att välja slipning framför andra bearbetningsprocesser är den exceptionella ytfinish som den kan producera. Ytfinish mäts med parametrar som Ra (arithmetisk medelråhet), Rz (medelojämnhetsdjup) och Rmax (maximal råhetshöjd). Här är vad slipning realistiskt kan uppnå:

• Grovslipning: Ra 3,2–6,3 µm (jämförbart med fräsning)
• Allmän precisionsslipning: Ra 0,8–1,6 µm
• Finslipning: Ra 0,2–0,4 µm
• Superfinishing (slipning/slipning efter slipning): Ra 0,025–0,1 µm

Som referens har en standardsvarvad axelyta Ra 1,6–3,2 µm. En lagerbana mark till Ra 0,2 um är mycket jämnare — denna finish är avgörande för rullager, precisionsspindlar och hydrauliska tätningsytor. Ju finare korn och ju lättare efterbehandling, desto lägre Ra-värde kan uppnås.

Fördelar och begränsningar med slipmaskiner

Fördelar

• Exceptionell precision: Slipning uppnår rutinmässigt toleranser på ±0,001 mm eller bättre, långt utöver vad de flesta andra bearbetningsprocesser kan producera konsekvent.
• Förmåga att bearbeta hårda material: Härdat stål (60 HRC), hårdmetall, keramik och glas kan slipas effektivt. De flesta skärverktyg kan inte bearbeta dessa material.
• Överlägsen ytfinish: Slipning ger de jämnaste ytorna av alla konventionella bearbetningsprocesser, vilket minskar friktion, slitage och buller i matchande komponenter.
• Mångsidighet: Med rätt skiva och inställning kan slipmaskiner producera plana, cylindriska, koniska, gängade och komplexa profilytor.
• Höga produktionshastigheter (centerlös slipning): Centerless slipning kan slipa hundratals delar per timme med jämn noggrannhet, vilket gör den idealisk för högvolymproduktion.

Begränsningar

• Långsam materialavlägsningshastighet: Jämfört med fräsning eller svarvning tar slipning bort material långsamt. Den är inte lämplig som primär grovbearbetningsprocess för stora materialavverkningar.
• Värmegenerering: Risken för termisk skada på arbetsstycket (bränning, uppmjukning, restspänning) kräver noggrann processkontroll och tillräckligt med kylvätska.
• Hjulslitage och förband: Slipskivor behöver periodisk bearbetning för att bibehålla noggrannheten, vilket ökar cykeltiden och hjulkostnaden.
• Säkerhetsproblem: Att slipskivor går sönder i hög hastighet är en allvarlig säkerhetsrisk. Korrekt hjulinspektion, bevakning och hastighetsöverensstämmelse är obligatoriska.
• Kostnad: Precisionsslipmaskiner, särskilt CNC-cylindriska slipmaskiner och ytslipmaskiner, är dyra. Maskinkostnad, verktyg (CBN och diamantskivor) och kylvätskehantering ökar driftskostnaderna.

CNC-slipmaskiner: den moderna standarden

Skiftet från manuella till CNC-slipmaskiner (Computer Numerical Control) har förändrat precisionstillverkningen under de senaste tre decennierna. En modern CNC cylindrisk slipmaskin kan till exempel arbeta med 5 till 7 samtidiga CNC-axlar , klä hjulet automatiskt, utför mätning under processen (mätning av arbetsstyckets dimension under slipning) och kompensera för hjulslitage i realtid – allt utan operatörsingripande.

Huvudfördelarna med CNC-slipmaskiner jämfört med manuella maskiner inkluderar:

• Repeterbarhet: CNC-maskiner kan hålla samma tolerans över tusentals delar i en produktionskörning utan operatörsjustering.
• Komplexa profiler: CNC-slipning kan producera komplexa icke-cirkulära tvärsnitt (kamaxlar, vevaxlar), gängslipning och kuggslipning som skulle vara omöjlig eller opraktisk manuellt.
• Automatiseringsintegration: CNC-slipmaskiner kan integreras med robotstyrd laddning och lossning av delar, vilket gör produktion utan bemannad (obemannad) möjlig.
• Datainsamling: Moderna CNC-slipmaskiner är Industry 4.0-färdiga, samlar in processdata (krafter, temperaturer, hjultillstånd) och ansluter till tillverkningssystem (MES).

Större tillverkare av CNC-slipmaskiner inkluderar STUDER (Schweiz), JUNKER (Tyskland), Okuma (Japan), ANCA (Australien) och United Slipning Group. Hög-end CNC cylindriska slipmaskiner från dessa tillverkare kan kosta var som helst från 150 000 USD till över 1 000 000 USD beroende på storlek, kapacitet och automationsnivå.

Säkerhetsrutiner för drift av slipmaskiner

Slipmaskiner är kraftfulla och involverar snabbt snurrande slipskivor som, om de används felaktigt, kan orsaka allvarliga skador. U.S. Occupational Safety and Health Administration (OSHA) standard 29 CFR 1910.215 reglerar specifikt säkerhet för slipskivor. Viktiga säkerhetsrutiner inkluderar:

• Ringtest före montering: Knacka på en slipskiva med ett icke-metalliskt föremål innan montering. Ett tydligt ringande ljud indikerar att hjulet är ljud; en dov duns tyder på sprickor. Använd aldrig ett sprucket hjul.
• Överskrid aldrig maximalt varvtal: Varje slipskiva är märkt med sin maximala arbetshastighet. Att överskrida det kan orsaka katastrofal hjulsönderfall. Kontrollera alltid spindelhastigheten innan du monterar ett hjul.
• Använd alltid hjulskydd: Skyddar måste vara korrekt installerade och justerade. OSHA-standarden kräver att skyddet omsluter minst 270 grader av hjulets omkrets.
• Personlig skyddsutrustning (PPE): Skyddsglasögon eller ansiktsskärm, hörselskydd (malljud överstiger ofta 85 dB) och lämpliga handskar (för hantering av hjul, inte under drift på roterande delar).
• Kylvätskehantering: Håll kylvätskesystemen rena för att förhindra bakterietillväxt. Dimutsugning kan behövas för att förhindra inandning av kylvätskeaerosoler, som innehåller fina metallpartiklar.
• Korrekt hjulförvaring: Förvara slipskivor i en torr, temperaturstabil miljö på vadderade ställ. Förglasade hjul är spröda och får inte tappas eller utsättas för termiska stötar.

Slipning kontra andra bearbetningsprocesser: När ska man välja slipning

Slipning är inte alltid rätt val. Att veta när man ska mala och när man ska använda andra processer är en del av god tillverkningsprocessplanering.

Välj slipning när arbetsstycket är härdat (HRC 50 ), när ytfinishkraven är Ra 0,8 µm eller bättre, när dimensionstoleranserna är snävare än ±0,01 mm, eller när materialet (karbid, keramik) inte kan bearbetas med konventionella skärverktyg. För mjuka material med avslappnade toleranser är svarvning eller fräsning mer kostnadseffektivt.

Industriella tillämpningar av slipmaskiner

Slipmaskiner är djupt inbäddade i tillverkningen av precisionskomponenter i praktiskt taget alla högteknologiska industrier. Här är en titt på var slipning är viktigast:

• Bilindustrin: Kamaxlar, vevaxlar, transmissionsaxlar, kolvtappar, bromsskivor och ventilsäten är alla slipade till snäva toleranser. En enda modern bil innehåller hundratals markmetallkomponenter.
• Flyg och rymd: Rotformer för turbinblad, landningsställskomponenter, flygplansmotoraxlar och strukturella fästen kräver ofta slipning för att uppnå den kombination av nära toleranser och släta ytor som krävs för utmattningsmotstånd och säkerhetscertifiering.
• Lagertillverkning: Rulllager – den mest precisionskrävande masstillverkade komponenten inom industrin – är nästan helt beroende av slipning för sina inre lager, yttre lager och rullande element. Rundhet och ytfinish på lagerbanorna måste hållas på submikronnivåer.
• Medicinsk utrustning: Ortopediska implantat (höft- och knäproteser), kirurgiska instrument och tandverktyg slipas för att uppnå biokompatibla ytfinishar och exakta dimensioner.
• Elektronik och halvledartillverkning: Bakslipning av kiselskivor (förtunning av skivor från ~750 µm ner till 50–150 µm) och precisionsslipning av elektroniska komponentsubstrat är specialiserade slipapplikationer som är avgörande för halvledarproduktion.
• Verktyg och formtillverkning: Stansar, stansar, formar och skärverktyg slipas till form och slipas genom slipning. Verktygsslipen är en av de viktigaste maskinerna i en precisionsverkstad.
