Vad är en CNC-fjäderformningsmaskin? Vad är dess arbetsprincip?

Den funktionella definitionen av en CNC fjäderformningsmaskin

A CNC-fjäderformningsmaskin är ett högprecisionstillverkningssystem som använder numerisk datorstyrning för att automatisera böjning, lindning och formning av metalltråd till komplexa fjädergeometrier och intrikata trådformer. Till skillnad från traditionella mekaniska fjädertillverkare som förlitar sig på fasta kamaxlar, använder denna moderna utrustning flera oberoende servomotorer att styra olika axlar, vilket möjliggör skapandet av icke-standardiserade former som skulle vara omöjliga att uppnå manuellt.

I en standard industriell miljö är dessa maskiner ryggraden i tillverkningen av trådkomponenter, som kan hantera tråddiametrar från 0,15 mm till över 10 mm . Maskinen fungerar genom att mata tråd genom en serie rullar och forma den med hjälp av specialverktyg som rör sig i tredimensionellt utrymme med kirurgisk noggrannhet. Denna teknik säkerställer en hög repeterbarhet , ofta upprätthålla toleranser så snäva som ±0,01 mm över produktionsserier på miljontals enheter.

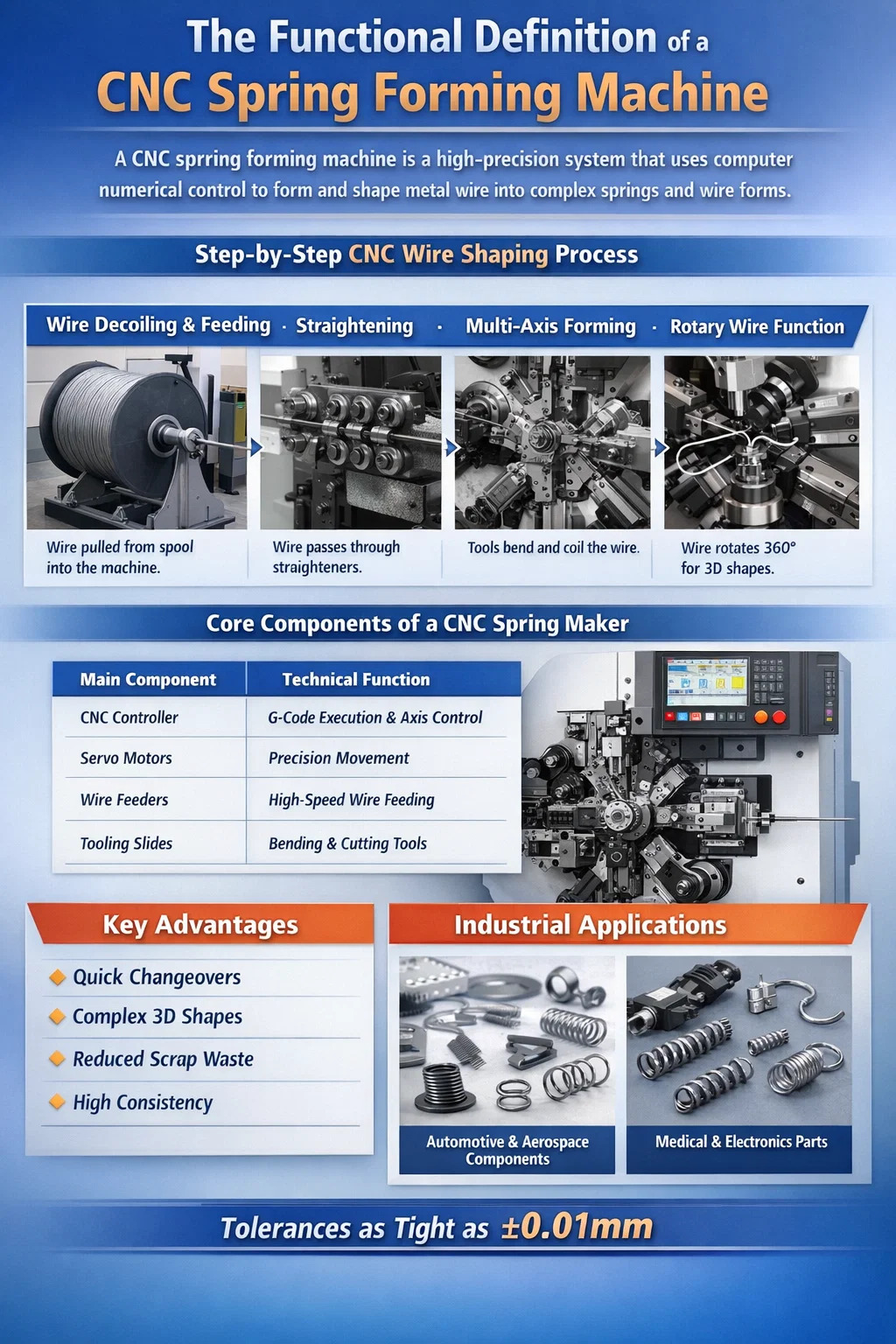

Steg-för-steg arbetsprincip för CNC-trådformning

Driften av en CNC-fjäderformningsmaskin är en sekvens av mycket synkroniserade mekaniska rörelser. Processen börjar med råvara och slutar med en färdig, värmebehandlad eller färdig komponent. Följande mekaniker beskriver trådens färd genom maskinen:

Trådavspolning och matning

Metalltråden, vanligtvis gjord av rostfritt stål, kolstål eller kopparlegeringar, dras från en stor spole eller spole. Maskinens trådmatningssystem använder kraftiga rullar som drivs av en servomotor med högt vridmoment. Dessa rullar måste utöva tillräckligt tryck för att dra tråden utan att platta till den, vilket säkerställer att matningslängden är exakt till mikromillimetern.

Rätning och materialberedning

Eftersom tråden lagrades i en spole har den en naturlig krökning eller "minne". Innan någon formning sker passerar tråden igenom trådriktare . Dessa består av en serie rullar anordnade i både horisontella och vertikala plan. Genom alternerande spänning tar plattången bort alla veck och böjningar, vilket ger en perfekt rak trådlinje till formningsverktygen.

Fleraxlig synkroniserad formning

När tråden kommer ut från den centrala styrningen (pennan) går den in i formningszonen. I en CNC-fjäderformningsmaskin , flera verktygsslider är placerade runt vajern. Varje bild kan röra sig oberoende. Till exempel i en 12-axlig maskin , kan flera verktyg slå tråden från olika vinklar samtidigt eller i en förprogrammerad sekvens för att skapa slingor, böjar eller spolar.

Rotary Wire-funktionens roll

Många avancerade maskiner har en roterande trådaxel . Istället för att bara flytta verktygen runt vajern kan maskinen rotera själva vajern 360 grader. Detta ger en extra dimension av flexibilitet, vilket gör att komplexa 3D-former kan formas utan att behöva stoppa matningsprocessen eller använda alltför komplicerade verktygsinställningar.

Kärnkomponenter i en modern CNC-fjädertillverkare

Effektiviteten av en CNC-fjäderformningsmaskin är resultatet av synergin mellan dess mekaniska hårdvara och det elektroniska styrsystemet. Följande tabell belyser de väsentliga hårdvarukomponenterna som finns i en maskin av professionell kvalitet.

Fördelar jämfört med traditionella kamdrivna system

Övergången från mekaniska kammar till CNC-fjäderformningsmaskin Tekniken har revolutionerat vårens tillverkningslandskap. De främsta fördelarna fokuserar på effektivitet och mångsidighet:

• Reducerad installationstid: Traditionella maskiner kräver manuella kamjusteringar som kan ta 4 till 8 timmar. En CNC-maskin kan programmeras om i under 30 minuter .
• Komplex geometri: Dessa maskiner kan producera dubbla torsionsfjädrar , batterikontakter och 3D-trådsformer i en enda operation, vilket eliminerar behovet av sekundär manuell bockning.
• Materialbesparingar: Exakt kontroll över matnings- och skäroperationerna minimerar metallskrot, vilket är en betydande kostnadsfaktor vid produktion av stora volymer.
• Konsistens: När ett program är verifierat kan maskinen producera 100 000 identiska delar med noll avvikelse, vilket är avgörande för säkerhetskritiska komponenter i fordonsindustrin.

Tillämpningar och industriell produktion

Utgången av en CNC-fjäderformningsmaskin används i nästan alla delar av det moderna livet. Eftersom maskinen kan hantera olika trådtvärsnitt (rund, platt eller fyrkantig), är dess tillämpningar nästan obegränsade:

Automotive och Aerospace

Tillverkare använder dessa maskiner för att skapa sätesramsfjädrar, motorventilfjädrar och bränsleinsprutningsklämmor. Dessa delar måste motstå extrem påfrestning och temperatur, vilket kräver att maskinen bearbetar höghållfasta legeringar som Inconel eller Chrome Silicon .

Elektronik och medicinsk utrustning

Småskalig CNC-fjäderformningsmaskins producera mikrofjädrar för smartphonekameramoduler och kirurgiska instrument. I denna skala är maskinens precision i att hantera tråd så tunn som 0,1 mm är avgörande.

Slutlig teknisk sammanfattning

Sammanfattningsvis CNC-fjäderformningsmaskin representerar toppen av trådbearbetningsteknik. Genom att kombinera kraftfulla servomotorer med sofistikerad mjukvarukontroll förvandlar den en enkel trådrulle till en komplex mekanisk komponent. Dess förmåga att utföra flera operationer – matning, rätning, bockning, lindning och skärning – inom en enda automatiserad cykel gör den till en oumbärlig tillgång för alla moderna fabriker som siktar på höghastighetsproduktion med hög precision.
