Vad är en CNC-fjäderlindningsmaskin? Vad är dess arbetsprincip?

◾ Vad är a CNC fjäderlindningsmaskin ?

En CNC-fjäderlindningsmaskin är en precisionsmaskin som styrs av en dators "hjärna", speciellt utformad för att linda metalltråd till spiralfjädrar.
Om en vanlig fjäderlindningsmaskin är som en hantverkare som använder en handsåg, så är en CNC-fjäderlindningsmaskin som en modern bearbetningsanläggning med exakt navigering och automatiserade armar. Det kräver inga komplicerade mekaniska växlar för storleksjustering; du använder bara fingrarna på skärmen, matar in några kommandon och maskinen producerar snabbt identiska fjädrar.

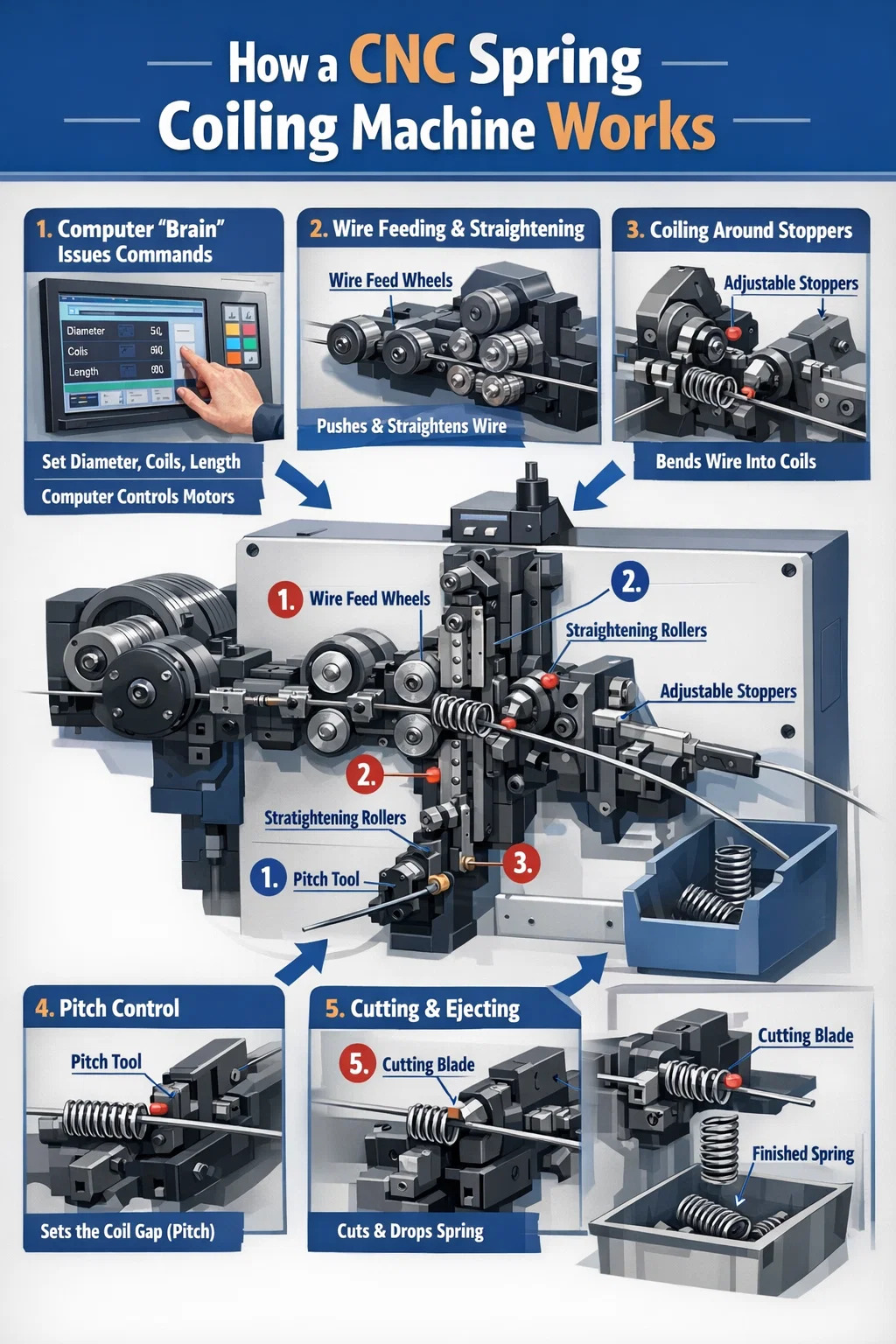

◾ Hur fungerar en CNC-fjäderlindningsmaskin?

Denna maskin förvandlar styv ståltråd till elastiska spolar främst genom följande exakta steg:

Datorns "hjärna" ger kommandon:

Operatören ställer in fjäderns diameter, antal spolar och total längd på kontrollpanelen. Datorn omvandlar dessa parametrar till elektriska signaler och styr exakt flera motorer inuti maskinen. Dessa motorer utför var och en sina specifika uppgifter, vissa trycker på tråden, andra böjer den och arbetar sömlöst tillsammans.

Kraftfull trådmatning och "rätning":

Trådmatarhjulet på maskinens baksida griper stadigt ståltråden och skjuter den kontinuerligt framåt. Innan tråden kommer in i formningsområdet passerar den genom en serie horisontellt och vertikalt anordnade riktrullar. Detta steg tar bort trådens ursprungliga krökningsminne, "stryker" den rakt för att säkerställa att de resulterande fjädrarna inte är sneda.

Slå mot proppar för att bilda cirklar:

Detta är kärnan i fjäderlindningsprocessen. När den uträtade ståltråden trycks ut ur styrröret träffar den en eller två extremt hårda metallproppar (vanligen kallade trådledare).
Eftersom trådmatarhjulet på baksidan fortfarande trycker framåt, och stopperna blockerar vägen, har tråden ingen annanstans att ta vägen än att böja sig längs med stopparnas båge.
Briljansen med CNC-fjäderlindningsmaskinen ligger i det faktum att datorn kan justera positionen för dessa två stopp när som helst. Ju närmare propparna är, desto mindre cirkel; ju längre ifrån varandra de är, desto större cirkel.

Kontrollera gapet (pitch):

Om du vill att fjädern ska ha kompressionsutrymme måste det finnas ett mellanrum mellan spolarna. Maskinen har en speciell "push rod" (pitch tool) som trycker mot tråden från sidan medan den lindas. En dator styr kraften och tidpunkten för denna tryckstång och avgör om fjädern är hårt eller löst lindad.

Exakt skärning och formning:

När fjädern når den förutbestämda längden eller antalet spolar, beordrar datorn skärbladet att snabbt skjuta ut. Detta snitt är inte bara exakt i position utan resulterar också i ett rent, platt snitt. En standardfjäder skapas alltså och faller ner i insamlingskorgen, och processen börjar omedelbart igen för nästa vår.
