Torsionsfjäderdesign: ekvationer, material och maskinguide

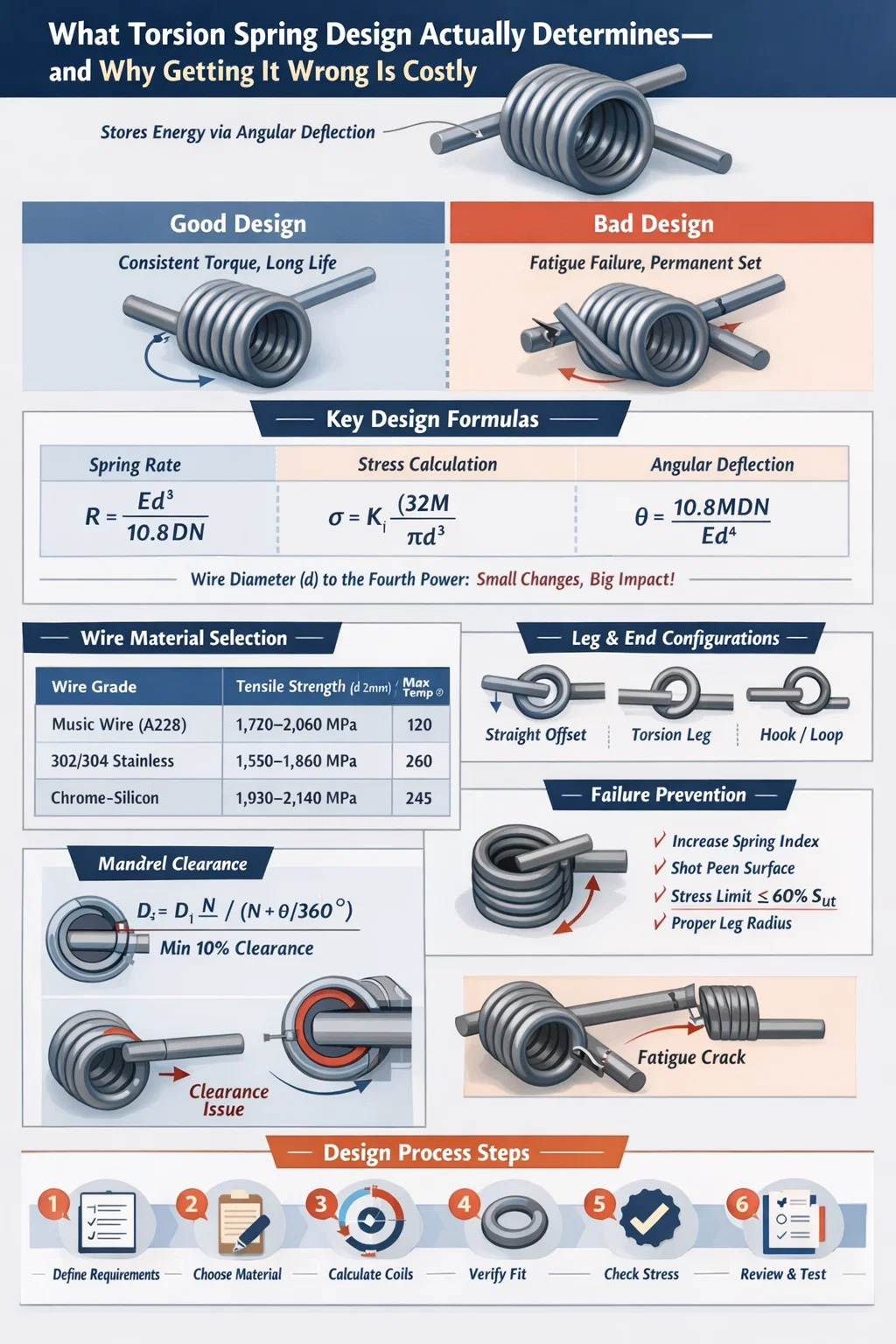

Vad vridfjäderdesignen faktiskt avgör - och varför det är dyrt att göra fel

Torsionsfjäderdesign är processen att specificera geometri, material, belastningsegenskaper och tillverkningstoleranser för en fjäder som lagrar energi genom vinkelavböjning snarare än linjär kompression eller förlängning. Få rätt design och fjädern levererar konsekvent vridmoment över tusentals – eller miljontals – cykler. Gör det fel och du möter för tidigt utmattningsfel, permanent inställning eller oförutsägbara vridmomentkurvor som förstör nedströmsmekanismen.

Den mest kritiska designutgången är fjäderhastighet (moment per rotationsgrad) , vanligtvis uttryckt i N·mm/° eller lb·in/°. Varannan parameter - tråddiameter, spoldiameter, antal aktiva spolar, bengeometri, ändkonfiguration - matas in i det numret. En torsionsfjädermaskin kan bara producera vad designen specificerar, så precision i designfasen eliminerar kostsamma omarbeten på produktionsgolvet.

This article walks through the full design process: from fundamental equations and material selection to manufacturing constraints imposed by torsion spring machines, common failure modes, and practical tolerancing strategies used in high-volume production.

Kärndesignekvationer som alla ingenjörer behöver känna till

Torsionsfjäderdesign bygger på en uppsättning väletablerade mekaniska ekvationer. Att förstå dem är inte valfritt – de avgör om din fjäder överlever sin livslängd eller misslyckas under de första tusen cyklerna.

Spring Rate Formel

Vinkelfjäderhastigheten R beräknas som:

R = Ed⁴ / (10,8 D N)

Där E är elasticitetsmodulen (MPa), är d tråddiametern (mm), D är medelspolens diameter (mm) och N är antalet aktiva spolar. För hårt dragen kolståltråd, E ≈ 196 500 MPa; för rostfritt stål 302/304, E ≈ 193 000 MPa; för krom-kisel (SAE 9254), E ≈ 201 000 MPa.

Lägg märke till att tråddiametern visas i fjärde potensen. Att öka d med bara 10 % ökar fjäderhastigheten med cirka 46 %. Det är därför tråddiametern är den mest känsliga variabeln i alla torsionsfjäderkonstruktioner - en liten toleransavvikelse har en överdimensionerad effekt på den slutliga fjäderhastigheten.

Stressberäkning och Wahl-korrigeringsfaktorn

Böjspänningen i en torsionsfjädertråd är:

σ = K_i × (32M) / (πd³)

Där M är det applicerade momentet (N·mm), d är tråddiametern och K_i är den inre fiberspänningskorrigeringsfaktorn (även kallad Wahl-faktorn för torsionsfjädrar). K_i står för krökningseffekter och definieras som:

K_i = (4C² - C - 1) / (4C(C - 1))

Där C är fjäderindex = D/d. För ett fjäderindex på 6 (ett gemensamt värde), K_i ≈ 1,24. För en tät spole med C = 4 stiger K_i till ungefär 1,40. Detta innebär att en tätt lindad fjäder ser 13 % högre spänning på den inre fibern för samma applicerade ögonblick - en meningsfull skillnad när utmattningslivslängden är designbegränsningen.

Vinkelavböjning under belastning

Total vinkelavböjning θ (i grader) är:

θ = 10,8 M D N/(E d⁴)

Denna ekvation är inversen av fjäderhastighetsformeln. Den talar om hur mycket fjädern roterar för ett givet applicerat vridmoment. I applikationer som dörrgångjärn för bilar eller fönsterregulatorer är det avgörande att veta den exakta avböjningsvinkeln vid varje vridmomentnivå för mekanismförpackning.

Ändring av spolens diameter under avböjning

En egenskap som är unik för torsionsfjädrar: spiraldiametern ändras när fjädern lindas upp eller av. Vid lindning i stängningsriktningen (spolarna dras åt) minskar medeldiametern. Den nya medeldiametern D₂ är:

D₂ = D₁ N / (N θ/360°)

För en fjäder med 8 aktiva spolar som roterar 90°, D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ — en minskning med 3 %. Om fjädern arbetar över en dorn, måste konstruktören verifiera att D2 fortfarande ger tillräckligt spelrum; störningar vid maximal avböjning orsakar katastrofala vridmomentstoppar och för tidigt fel. Standard designpraxis är att upprätthålla minst 10 % spel mellan den avböjda inre spolens diameter och dornens yttre diameter .

Materialval: Matchande trådkvalitet till applikationskrav

Materialvalet är oskiljaktigt från torsionsfjäderdesignen. Tråden måste leverera den erforderliga draghållfastheten, uthållighetsgränsen och korrosionsbeständigheten över driftstemperaturområdet, samtidigt som den förblir kompatibel med torsionsfjädermaskinens formningsförmåga.

För de flesta industriella tillämpningar - dörrgångjärn, spärrar, upprullningsdon och elektriska kontakter - musiktråd (ASTM A228) är standardvalet . Dess höga draghållfasthet och konsekventa ytkvalitet stödjer utmattningslivslängder som överstiger 500 000 cykler vid spänningsnivåer upp till 70 % av den slutliga draghållfastheten. Hårddragen tråd kostar 10–15 % mindre men har en grövre ytfinish och mer draghållfasthetsvariationer, vilket gör den mer lämplig för statiska eller lågcykelapplikationer.

Krom-kiseltråd, även om den är dyrare, är standardvalet för bilventilfjädrar och bromsreturfjädrar där driftstemperaturer når 200–240°C och spänningsavslappning måste minimeras. Det är också mer krävande för torsionsfjädermaskinen eftersom dess högre hårdhet accelererar slitage på verktyg - en faktor att diskutera med tillverkaren under designgranskning.

Fosforbrons och berylliumkoppar förekommer i elektriska anslutningsfjädrar där ledningsförmåga spelar roll tillsammans med mekanisk prestanda. Berylliumkoppar i synnerhet, även om det är dyrt, uppnår draghållfastheter som närmar sig 1 400 MPa och bibehåller utmärkt sättningsmotstånd, vilket gör det lämpligt för precisionsinstrument med snäva vridmomenttoleranser under lång livslängd.

Ben- och ändkonfiguration: Ofta underskattad, alltid kritisk

Slutkonfigurationen av en torsionsfjäder - hur benen är formade, var de kommer i kontakt med de matchande delarna och vilken geometri de följer - påverkar direkt tre saker: det effektiva antalet aktiva spolar, spänningskoncentrationen vid ben-kroppsövergången och vad torsionsfjädermaskinen realistiskt kan bilda.

Vanliga sluttyper och deras avvägningar

• Raka förskjutna ben — Det vanligaste. Benet sträcker sig tangentiellt från kroppen. Lätt att forma på en CNC torsionsfjädermaskin; bidrar med ungefär halva benlängden till antalet aktiva spolar.
• Raka torsionsben (radial) — Benet sträcker sig radiellt inåt eller utåt. Enklare att ställa in på maskinen men skapar en mer komplex spänningsfördelning vid böjningsövergångspunkten.
• Krokar och öglor — Används när fjädern måste fästa på en tapp eller axel utan ett sekundärt fästelement. Krokgeometri kan formas exakt av en CNC-torsionsfjädermaskin men kräver verktygsbyten och ökar cykeltiden med 8–15 % beroende på komplexitet.
• Korta och långa tangentiella ben — Benlängden påverkar hur mycket vridmoment som överförs till belastningspunkten och hur fjädern riktas in i monteringen. Längre ben ökar hävstångsarmen och minskar kraften som krävs för att uppnå ett givet vridmoment, men de ökar också böjspänningen vid benroten.
• Crossed-center (dubbel vridning) — Två torsionsfjäderkroppar förbundna i mitten, lindade i motsatta riktningar. Används där vridmomentet måste vara symmetriskt och utrymmesbegränsningar förhindrar två separata fjädrar. Komplex att ställa upp på en torsionsfjädermaskin; vanligtvis reserverad för fordons- eller industriapplikationer med stora volymer där verktygsinvesteringen är motiverad.

Active Coil Bidrag från Ben

Det effektiva antalet aktiva spolar N_a inkluderar ett bidrag från benen. För raka ben lägger standardapproximationen till L/(3πD) till antalet kroppsspolar, där L är den totala längden på båda benen. För en fjäder med en medelspiraldiameter på 20 mm och två 30 mm ben, adderar detta cirka 30/(3π×20) ≈ 0,16 spolar — en liten men icke-trivial korrigering när snäva fjäderhastighetstoleranser (±5 % eller bättre) krävs.

Att ignorera denna korrigering leder till systematiska fjäderhastighetsfel som blir uppenbara under inspektionen av första artikeln, vilket kräver justeringar av spiralantal och ytterligare CNC-torsionsfjädermaskinens inställningstid.

Hur Torsionsfjädermaskin Formar vad som kan tillverkas

En torsionsfjädermaskin - närmare bestämt en CNC-lindningsmaskin med torsionsfjäderkapacitet - bildar tråd genom att böja den runt en spiraldorn samtidigt som den formar benen och änddetaljerna. Att förstå vad maskinen kan och inte kan göra är viktigt i konstruktionsstadiet, innan verktyg skärs.

Tråddiameterintervall och fjäderindexbegränsningar

Standard CNC torsionsfjädermaskiner hanterar tråddiametrar från cirka 0,10 mm till 16 mm, beroende på maskinklass. CNC-spolar för nybörjare täcker 0,3–3,5 mm; tunga industrimaskiner hanterar 3–16 mm tråd. Fjäderindex (D/d) är praktiskt taget begränsat mellan 4 och 16 för de flesta produktionskörningar:

• C under 4: Spolen är för tät; torsionsfjädermaskinen kämpar för att uppnå konsekvent stigning, och den höga krökningen ökar dramatiskt inre fiberspänning. Fjädrar med C < 4 uppvisar nästan alltid för tidig utmattning vid den inre spiralytan.
• C över 16: Spolen är lös och tråden tenderar att bucklas under formningen. Dimensionell repeterbarhet lider — spolens diametervariation på ±3–4 % är typiskt över C = 16, jämfört med ±1 % som kan uppnås vid C = 6–10.

Den söta platsen för tillverkning av torsionsfjädermaskiner är C = 6 till C = 12 , där formningskrafter är hanterbara, verktygsslitage är förutsägbart och dimensionella toleranser kan uppnås vid höga produktionshastigheter.

CNC torsionsfjädermaskins kapacitet: axlar och precision

Moderna CNC-torsionsfjädermaskiner - som de från Wafios, Numalliance eller Simplex - arbetar med 4 till 8 kontrollerade axlar. Nyckelfunktioner inkluderar:

• Programmerbar benvinkel i steg om 0,1°, vilket möjliggör exakt kontroll av den initiala vinkeln mellan de två benen (den fria vinkeln)
• Trådmatningshastighet upp till 200 m/min på höghastighetsmaskiner för tråd med liten diameter, vilket översätts till produktionshastigheter på 100–300 fjädrar per minut för enkla geometrier
• Automatisk återfjädringskompensation, där maskinens kontrollprogramvara förböjer tråden bortom målvinkeln för att ta hänsyn till elastisk återhämtning — avgörande för att uppnå fria vinkeltoleranser på ±2° eller bättre
• In-line vridmomentmätning på vissa avancerade system, där fjädern testas direkt efter formning och delar utanför toleransen automatiskt avvisas

Den fria vinkeln - vinkeln mellan de två benen i obelastat tillstånd - är en av de mest utmanande parametrarna att kontrollera. Fri vinkeltolerans på ±3° till ±5° är standardproduktionskapacitet; ±1° till ±2° kan uppnås med premium CNC-torsionsfjädermaskiner och processkvalificering, men till en högre kostnad per styck. Konstruktörer bör specificera den snästa tolerans de faktiskt behöver, inte den snästa de tror är möjlig - att överspecificera fri vinkeltolerans kan fördubbla eller tredubbla kostnaden för delar utan att produktens funktion förbättras.

Värmebehandling efter formning

Efter formningen genomgår torsionsfjädrar gjorda av förhärdad tråd (musiktråd, hårt dragen, rostfri) en lågtemperaturavlastningsgräddning - vanligtvis 175–230°C i 20–30 minuter. Detta minskar kvarvarande spänningar som induceras under lindning, stabiliserar den fria vinkeln och minskar sättningen i drift. Krom-kisel- och krom-vanadin-fjädrar bildas av glödgad tråd och oljehärdas och härdas sedan till slutlig hårdhet efter lindning, vilket ger mer kontroll över materialegenskaper men kräver ytterligare processsteg på torsionsfjädermaskinlinjen.

Kulblästring, applicerad efter värmebehandling, inducerar kvarvarande tryckspänningar på trådytan, vilket höjer utmattningsuthållighetsgränsen med 20–30 % för fjädrar som arbetar i omvänd böjning. För torsionsfjädrar i högcykelapplikationer (över 500 000 cykler) specificeras nästan alltid kulblästring trots att det lägger till 15–25 % på delkostnaden, eftersom alternativet – utmattningsbrott i fält – är mycket dyrare.

Utmattningsanalys och livsförutsägelse för torsionsfjädrar

Utmattningsbrott är det dominerande brottläget för torsionsfjädrar under cyklisk belastning. Den initieras vid den inre spolens yta (där böjspänningen är högst på grund av krökning) eller vid kopplingen mellan ben och kropp (en spänningskoncentrationspunkt). Att förutsäga utmattningslivet kräver att man förstår både stressamplituden och medelspänningen.

Modifierat Goodman-kriterium för vårtrötthet

Det modifierade Goodman-kriteriet relaterar tillåten spänningsamplitud σ_a till medelspänning σ_m:

σ_a / S_e σ_m / S_ut = 1

Där S_e är uthållighetsgränsen och S_ut är den ultimata draghållfastheten. För musiktråd, S_e ≈ 0,45 × S_ut för polerade exemplar. Korrektionsfaktorer för ytfinish reducerar detta till cirka 0,35–0,38 × S_ut för produktionstråd med standard ytkvalitet.

Gerber-parabeln används ibland som ett alternativ till Goodman-linjen eftersom den passar empiriska fjäderutmattningsdata bättre vid höga medelspänningsnivåer. Goodman förblir dock mer konservativ och föredras för säkerhetskritiska tillämpningar.

Praktiska stresskvotsmål

I praktisk torsionsfjäderkonstruktion ger följande spänningsförhållandemål tillförlitlig utmattningsprestanda:

• För oändlig livslängd (>10⁷ cykler): maximal böjspänning ≤ 55–60 % av S_ut
• För >1×10⁶ cykler: maximal stress ≤ 65–70 % av S_ut
• För statiska applikationer eller <10 000 cykler: maximal spänning ≤ 80 % av S_ut
• För fjädrar med kulblästring: tillåtna stressnivåer ökar med 15–20 % i alla kategorier

Dessa mål måste beräknas med hjälp av den spänningskorrigerade formeln med Wahl-faktorn. Att tillämpa ekvationen för nominell böjspänning utan krökningskorrigering underskattar den faktiska trådspänningen med 15–35 % beroende på fjäderindex – ett potentiellt katastrofalt fel i högcykelkonstruktion.

Stressavslappning och permanent set

Torsionsfjädrar under ihållande belastning kan uppvisa permanent stelning - en permanent förändring i fri vinkel över tiden på grund av krypning i trådmaterialet. Permanent set är temperaturberoende och blir signifikant över 100°C för kolståltråd. Den maximalt tillåtna ihållande stressen att begränsa inställd på mindre än 2 % över 1 000 timmar vid rumstemperatur är cirka 65 % av S_ut för musiktråd och 70 % för krom-kisel.

För applikationer där fjädern hålls i ett hoptryckt läge (som i många bil- och apparatmekanismer), måste konstruktören verifiera att den ihållande spänningen vid maximal nedböjning inte överskrider dessa gränser. Underlåtenhet att göra det resulterar i vridmomentavfall under produktens livslängd – ett vanligt fältklagomål som går direkt tillbaka till förbiseende av torsionsfjäderdesign.

Toleransstrategi: Vad ska man specificera och vad man inte ska överspecificera

Att specificera toleranser på en torsionsfjäderritning är där ingenjörsmässig bedömning korsar tillverkningskostnaden. Varje tolerans som är snävare än standardproduktionskapaciteten kräver ytterligare processkontroller, ökad inspektionsfrekvens eller långsammare cykeltider för torsionsfjädermaskinen – allt detta ökar kostnaden.

Standard uppnåbara toleranser i produktion

Den viktigaste toleransen att specificera korrekt är vridmomentet vid en definierad testvinkel, inte fjäderhastigheten isolerat. En vridmomenttolerans i en specifik vinkel är mer direkt kopplad till produktens funktion - den talar om för tillverkaren exakt vad fjädern måste leverera vid den punkt i sin rörelse som är viktig för monteringen. Enbart fjäderhastigheten berättar inte historien om den fria vinkeln varierar.

Ett vanligt och effektivt tillvägagångssätt är att specificera: (1) vridmoment vid minsta arbetsvinkel, (2) vridmoment vid maximal arbetsvinkel och (3) fri vinkel med stor tolerans. Denna funktionsspecifikation ger torsionsfjädermaskinens operatör maximal frihet att optimera formningsprocessen samtidigt som den säkerställer att fjädern fungerar korrekt i monteringen.

Rita anteckningar som förhindrar feltolkning

En torsionsfjäderritning bör alltid specificera:

• Vindriktning (höger eller vänster) — kritisk för torsionsfjädermaskinens uppställning och för riktningen för vridmomentgenerering i aggregatet
• Oavsett om vridmoment och vinklar mäts med eller utan en dorn på plats
• Lastriktningen (stängnings- eller öppningsriktning i förhållande till sårets riktning)
• Ytfinish och beläggningskrav (förzinkning, fosfat, passivering)
• Huruvida förinställning (överavböjning för att minska inställningen) krävs och till vilken vinkel

Att utelämna vindriktning från en ritning är ett av de vanligaste och mest kostsamma felen vid anskaffning av torsionsfjäder. En höger vridfjäder lindad i stängningsriktningen genererar ett ökande vridmoment när den stängs — om monteringen kräver stängningsmoment från en vänsterfjäder, kommer mekanismen att fungera baklänges eller inte alls.

Vanliga fellägen och hur vridfjäderdesign förhindrar dem

Att förstå fellägen är inte post-mortem-teknik – det är en designinput. Varje felläge mappas till specifika designbeslut som kan förhindra eller mildra det.

Trötthetssprickor på den inre spolytan

Den högsta böjspänningen i en torsionsfjäder uppstår vid den inre fibern i varje spole på grund av krökningseffekten (fångad av Wahl-faktorn). Utmattningssprickor initieras här och fortplantar sig tvärs över tråddiametern, vilket resulterar i plötslig fraktur. Förebyggande strategier:

• Öka fjäderindex för att minska K_i — att flytta från C = 4 till C = 6 minskar inre fiberspänning med cirka 12 %
• Applicera kulblästring för att införa kvarvarande tryckspänning på ytan
• Minska toppspänningen genom större tråddiameter eller reducerad medelspoldiameter
• Se till att trådens yta är fri från sömmar, överlappningar och grop - det här är spänningskoncentrationspunkter som dramatiskt minskar utmattningslivslängden

Permanent i drift

Setet visar sig som en minskning av fri vinkel över tiden, vilket minskar vridmomentet som levereras vid arbetsvinkeln. Grundorsaken är ihållande stress som överskrider materialets elasticitetsgräns vid driftstemperatur. Förebyggande: håll ihållande spänningar under 65 % S_ut för kolstål, använd förinställda fjädrar (förböjda bortom den maximala arbetsvinkeln under tillverkningen för att inducera gynnsamma kvarvarande spänningar), eller specificera en högre legerad tråd med bättre avspänningsmotstånd.

Spoleinterferens med spindeln

När fjädern böjs i stängningsriktningen minskar spolens innerdiameter. Om fjädern är monterad över en dorn med otillräckligt spel, kommer spolarna i kontakt med dornen - vilket genererar friktion, värme och oförutsägbara vridmoment. I svåra fall griper fjädern helt och hållet fast i dornen. Fixeringen är enkel i utformningen: beräkna den minsta spolens innerdiameter vid maximal avböjning med hjälp av diameterändringsformeln och se till att dornens OD är minst 10 % mindre. Detta kräver dock att konstruktören känner till den maximala arbetsvinkeln vid konstruktionsstadiet.

Stresskoncentration vid benroten

Övergången från spolkroppen till det raka benet är en geometrisk diskontinuitet som skapar spänningskoncentration. Storleken beror på böjens skärpa. En minsta böjradie på 1,5d vid benroten är god designpraxis — radier mindre än detta ökar spänningskoncentrationsfaktorn dramatiskt. När torsionsfjädermaskinen bildar benet, justerar operatören verktyget för att uppnå denna minsta radie. Om konstruktören ritar ett skarpt hörn vid benroten, kommer maskinen att producera ett skarpt hörn, och utmattningsbrott kommer att inträffa på den platsen snarare än i spolkroppen där spänningsanalysen förutsäger det.

Design för tillverkningsbarhet: Arbeta med din leverantör av torsionsfjädermaskin

De mest effektiva torsionsfjäderdesignerna utvecklas i samarbete mellan ingenjören och fjädertillverkaren – speciellt genom att involvera teamet som använder torsionsfjädermaskinen tidigt i designprocessen, innan ritningen slutförs.

Viktiga DFM-överväganden att ta upp med tillverkaren:

• Tillgänglighet för tråddiameter: Alla tråddiametrar finns inte i lager i alla legeringar. Att designa till en icke-standard tråddiameter (t.ex. 1,65 mm när 1,6 mm och 1,8 mm är standard) kan lägga till 4–8 veckors ledtid och en materialkostnadspremie på 15–30 %. Fråga efter tillverkarens standarddiameterinventering innan du slutför designen.
• Minsta beställningskvantitet: Anpassade bengeometrier och snäva toleranser kräver ofta dedikerade verktyg. MOQs kan variera från 500 stycken för enkla konstruktioner till 10 000 stycken för komplexa geometrier med specialiserade verktygsinvesteringar. Att förstå detta på designstadiet påverkar om en anpassad eller modifierad standardfjäderdesign är mer ekonomiskt förnuftig.
• Verktygets livslängd och verktygsbytesfrekvens: Höglegerade trådar (krom-kisel, Inconel) påskyndar verktygsslitaget på torsionsfjädermaskinen. Detta påverkar kostnaden per styck och bör tas med i analysen av den totala ägandekostnaden, särskilt för applikationer med stora volymer.
• Protokoll för första artikelinspektion: Kom överens på förhand om vilka mätningar som ska tas och i vilken ordningsföljd. Vridmomentmätning vid en definierad vinkel, fri vinkel och spoldiameter är de vanligaste. Vissa tillverkare erbjuder fullständiga CMM-datapaket för flyg- och medicinska tillämpningar - detta bör anges i inköpsordern, inte upptäckas i efterhand.
• Prototyp iteration tidslinje: En välutrustad torsionsfjädermaskinleverantör kan producera prototypprover inom 1–3 veckor från en komplett ritning. Planera för minst två prototypiterationer - en för att validera designkonceptet och en för att förfina toleranser baserat på uppmätta resultat - innan du bestämmer dig för produktionsverktyg.

Ingenjören som behandlar fjädertillverkaren som en ren råvaruleverantör – tillhandahåller en komplett ritning utan diskussion – får konsekvent suboptimala resultat. Ingenjören som involverar torsionsfjädermaskinteamet i designgranskning får fjädrar som är lättare att tillverka, mer konsekventa och billigare vid produktionsvolymer.

Industritillämpningar och verkliga designexempel

Torsionsfjäderns designprinciper spelar olika ut inom olika branscher. Här är konkreta exempel på hur applikationssammanhang formar designbeslut.

Automotive Dörr Gångjärn Returfjädrar

Typisk specifikation: vridmoment på 8–12 N·m vid 75° avböjning , 500 000 cykellivslängd, driftstemperatur −40°C till 80°C. Tråddiameter 4–6 mm, krom-kisellegering, kulblästrad, zinkfosfatbelagd. Torsionsfjädermaskinen måste producera konsekvent fri vinkel till ±3° eftersom dörrspärrkänslan är känslig för vridmomentvariationer vid det mellanliggande kontrollläget (vanligtvis 30–45°). Dessa fjädrar produceras med hög volym - hundratusentals per år - vilket motiverar dedikerad torsionsfjäderbearbetning och vridmomenttestning i processen vid 100 % av delarna.

Elektriska kontaktfjädrar

Typisk specifikation: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Medicinsk anordning vridfjädrar

Kirurgiska instrument och implanterbara enhetsmekanismer använder torsionsfjädrar gjorda av 316L rostfritt stål eller MP35N-legering. Vridmomenttoleranser på ±3–5 % är typiska. Varje vår är 100% inspekterad. Spårbarhetskrav innebär att varje produktionsparti är kopplat till ett specifikt trådvärmenummer och torsionsfjädermaskins batch-rekord. Dessa krav ökar avsevärt kostnaderna men är inte förhandlingsbara med tanke på den rättsliga miljön. Tråddiametrar varierar vanligtvis från 0,25 mm till 2,0 mm beroende på applikation.

Torsionsfjädersystem för garageport

Garageportens torsionsfjädrar är stora (tråddiameter 4–8 mm, medelspiraldiameter 50–75 mm) och designade för 10 000 till 30 000 cykler av livet. De är lindade i motsatta par på en central axel, vilket balanserar dörrens vikt. Fjäderhastigheten måste matcha dörrens vikt och höjd inom ±10 %, annars kommer dörren inte att balansera korrekt. Dessa fjädrar tillverkas på stora industriella torsionsfjädermaskiner i hög volym, säljs som handelsvaror och är ett av de vanligaste hushållsfjäderfelen - inte för att de är dåligt utformade, utan för att de är designade för ett kostnadsmål som begränsar livslängden.

Steg-för-steg designprocess för vridfjäder

Att sammanföra designprocessen till ett strukturerat arbetsflöde förhindrar det vanliga misstaget att upprepa sent i utvecklingen när ändringar är dyra.

1. Definiera funktionskrav: Erforderligt vridmoment vid definierade vinklar, cykellivslängd, driftstemperaturområde, utrymmesomslutning (dornstorlek, kroppslängd, bengeometribegränsningar) och miljö (korrosion, kemikalier).
2. Välj trådmaterial: Matcha legeringen till kraven på temperatur, korrosion, styrka och konduktivitet.
3. Välj tråddiameter och fjäderindex: Iterera för att hitta en kombination som uppfyller vridmomentkravet samtidigt som stressen hålls under utmattningsgränsen. Mål C = 6–10 för bästa maskinkompatibilitet med torsionsfjäder.
4. Beräkna antalet aktiva spoler: Använd fjäderhastighetsekvationen för att hitta N och lägg sedan till benkorrigeringsfaktorn.
5. Verifiera dornspel: Beräkna spolens innerdiameter vid maximal avböjning och bekräfta 10 % spel till dornen OD.
6. Kontrollera trötthetsstress: Beräkna maximal böjspänning med den Wahl-korrigerade formeln och verifiera att den ligger inom lämpligt spänningsförhållande för den erforderliga livslängden.
7. Definiera slutkonfiguration: Välj bengeometri som är kompatibel med passningsenheten och kan tillverkas på den tillgängliga torsionsfjädermaskinen.
8. Ange toleranser och ytbehandling: Ställ in funktionstoleranser (vridmoment vid testvinkel, fri vinkel), specificera värmebehandling och eventuell efterbearbetning (kulpen, beläggning).
9. Granska med fjädertillverkaren: Bekräfta trådtillgänglighet, verktygskrav, MOQ och första artikelplan innan du släpper ritningen.
10. Testa och upprepa: Mät prover från första artikeln för alla specificerade parametrar, utvärdera i sammansättningen och förfina designen baserat på uppmätt kontra förutspådd prestanda.

Genom att följa denna sekvens undviks konsekvent den dyraste kategorin av fjäderkonstruktionsfel: upptäcka dimensions- eller prestandaproblem under monteringsvalidering, när ändring av fjäderdesignen kräver omkvalificering av torsionsfjädermaskinens konfiguration och eventuellt omdesign av matchande delar.
