Hur fungerar en bockningsmaskin? Fjäderböjningsguide

Hur en bockningsmaskin fungerar: kärnprincipen

En bockningsmaskin fungerar genom att applicera en kontrollerad kraft på ett arbetsstycke - vanligtvis metall, tråd eller rör - för att deformera det till en specifik vinkel eller form utan att skära eller svetsa. Maskinen använder en kombination av en stans (övre stans), en stans (nedre stans) och en bakmätare för att placera och böja materialet med repeterbar noggrannhet. Den grundläggande mekaniken förlitar sig på att överskrida materialets sträckgräns så att det permanent deformeras, samtidigt som det håller sig under dess draghållfasthet för att undvika brott.

I praktiska termer, när stansen går ned i formen, tvingar den plåten eller tråden att anpassa sig till formens geometri. Vinkeln som uppnås beror på inträngningsdjupet, formöppningens bredd och materialets egna återfjädringsegenskaper. Moderna CNC-bockningsmaskiner kontrollerar alla dessa variabler digitalt, vilket möjliggör toleranser så snäva som ±0,1° på böjningsvinkeln och ±0,1 mm på baklängans positionering.

Det finns flera primära bockningsmetoder i industriell användning, var och en lämpad för olika material och produktionsvolymer:

• Luftböjning: Stansen trycker in materialet i formen utan att bottna. Den slutliga vinkeln beror på stansens inträngningsdjup. Detta är den mest flexibla metoden och står för över 60 % av kantpresssoperationerna världen över.
• Botten (bottenböjning): Stansen driver materialet helt in i formen och uppnår mycket exakta vinklar. Återfjädringen är minimal eftersom materialet är helt komprimerat. Kräver mer tonnage - vanligtvis 3–5 gånger mer än luftböjning.
• Myntande: Metoden med högsta tryck, där stansen och formen pressar materialet till nästan noll återfjädring. Används för extremt snäva toleranser, ofta inom flyg- eller medicinsk komponenttillverkning.
• Rullböjning: Tre rullar böjer gradvis plåt eller plåt till bågar eller cylindrar. Vanligt inom rörtillverkning och konstruktionsstål.
• Roterande dragböjning: Används främst för rör och profiler. En klämdyna håller röret medan en böjdyna roterar runt ett fast centrum och drar röret i form. Viktigt för böjar med snäva radie på avgasrör och rullburar.

Nyckelkomponenter inuti en bockningsmaskin

Att förstå vad varje del gör hjälper operatörerna att felsöka problem och optimera utskriftskvaliteten. Varje bockningsmaskin, oavsett typ, delar en gemensam uppsättning av mekaniska och styrande komponenter.

Ramen och sängen

Maskinramen är en svetsad eller gjuten stålkonstruktion som absorberar böjkrafter utan att avleda. På stora kantpressar på 400 ton eller mer, böjer bädden mätbart under belastning - ibland 0,3–0,5 mm över ett 4-meters spann. Bättre maskiner använder kröningssystem (mekaniska eller hydrauliska kilbaserade) för att kompensera för denna avböjning och bibehålla vinkelkonsistens över hela dellängden.

Ramen (övre strålen)

Kolven bär det övre verktyget (stansen) och drivs nedåt av hydraulcylindrar, servoelektriska drivningar eller mekaniska excenter. Servoelektriska kantpressar, nu standard i precisionsplåtaffärer, uppnår positioneringsrepeterbarhet på ±0,01 mm — betydligt bättre än konventionella hydrauliska konstruktioner, som vanligtvis uppnår ±0,04 mm.

Verktyg: Punch and Die

Stansspetsens radie, munstycksöppningens bredd (V-öppning) och formaxelradien påverkar alla direkt böjkvaliteten. En standardregel är att V-öppningen ska vara 6–10 gånger materialtjockleken. Till exempel, vid böjning av 3 mm mjukt stål används vanligtvis en 20–24 mm V-dyna. Användning av en för smal stans orsakar överdriven materialförtunning och sprickbildning; för bred stans ökar återfjädringen och minskar vinkelnoggrannheten.

Back Gauge System

Bakmätaren är ett motoriserat stopp som positionerar materialet exakt före varje krök. Moderna fleraxliga bakmått (vanligtvis 4–6 axlar) tillåter CNC-kontroll av både djup och höjd, vilket gör att komplexa flänsförsedda delar kan produceras automatiskt utan manuell ompositionering. Bakmåttets noggrannhet avgör direkt flänslängdstoleransen, som på väl underhållna CNC kantpressar löper ±0,1 till ±0,2 mm.

CNC-styrenhet

Moderna bockningsmaskiner kör dedikerade CNC-styrenheter (Delem, Cybelec eller proprietära system) som lagrar böjprogram, beräknar erforderligt tonnage, kompenserar för återfjädring och koordinerar fleraxlig rörelse. Offlineprogrammering genom CAD/CAM-programvara (t.ex. Radan, SolidFungerar Bend) gör att ingenjörer kan utveckla böjsekvenser på en dator och överföra dem direkt till maskinen, vilket minskar inställningstiden med 40–70 % jämfört med manuell trial-and-error-programmering.

Hur a Fjäderbockningsmaskin Works

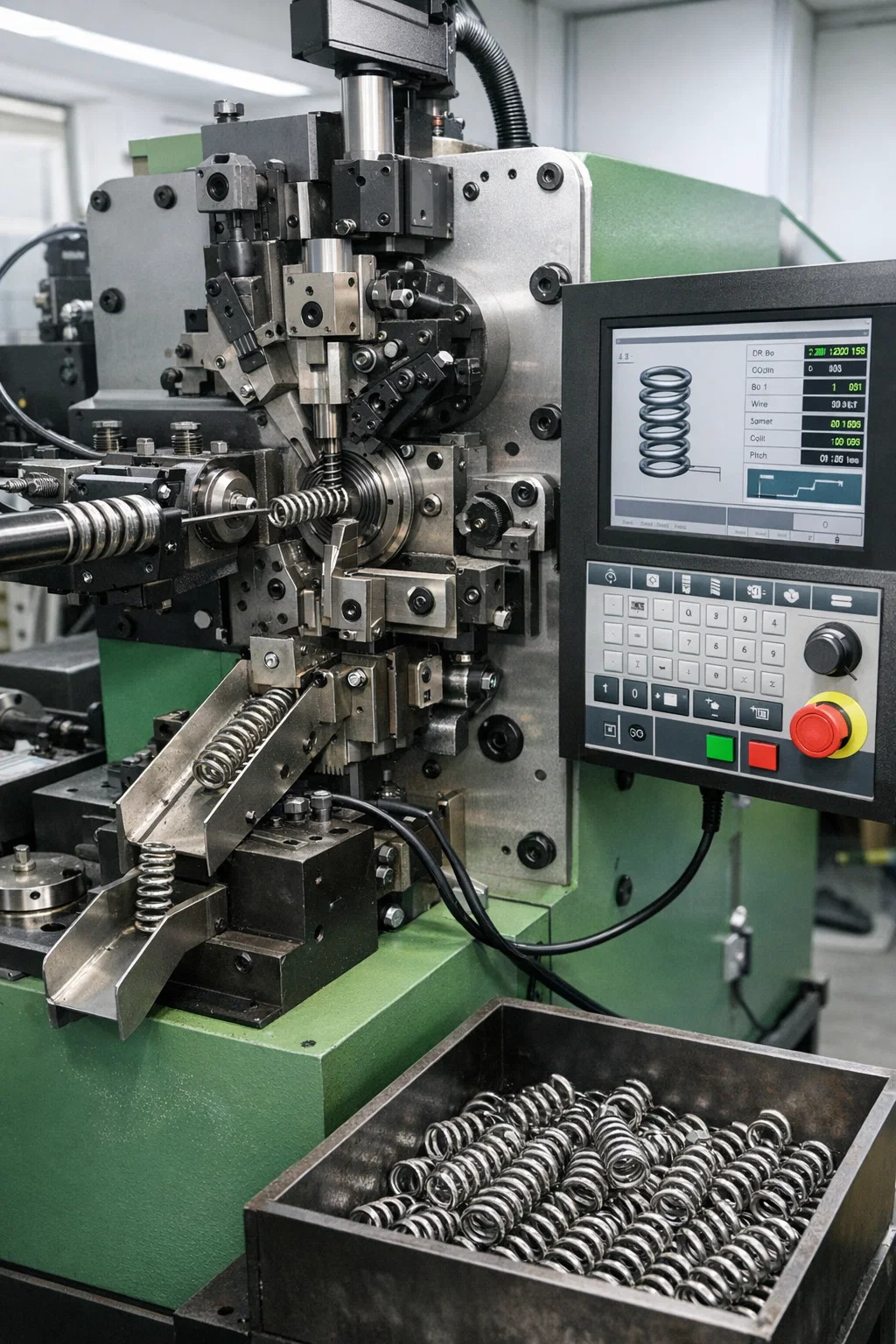

En fjäderbockningsmaskin är en specialiserad typ av bockningsmaskin utformad speciellt för att forma tråd eller platt material till fjädrar och fjäderliknande former - inklusive spolar, torsionsfjädrar, tryckfjädrar, förlängningsfjädrar och anpassade trådformer. Till skillnad från vanliga kantpressar av plåt, arbetar en fjäderbockningsmaskin med roterande bockningsstift, justerbara kammar och en trådmatningsmekanism som arbetar tillsammans för att kontinuerligt forma tråden när den matas genom maskinen.

Den grundläggande arbetscykeln för en CNC-fjäderbockningsmaskin går igenom följande steg:

1. Trådmatning: Servodrivna matarrullar för fram tråden från en spole till en exakt längd. Matningsnoggrannheten på moderna maskiner når ±0,02 mm per cykel.
2. Böjning/upprullning: Böjstift eller lindningsverktyg applicerar sidokraft på den framryckande tråden, lindar den runt en lindningspinne eller genom en serie böjningspunkter för att bilda den önskade geometrin.
3. Pitchkontroll: Ett stigningsverktyg rör sig axiellt för att kontrollera avståndet mellan spolarna i tryck- eller förlängningsfjädrar.
4. Skärning: När fjädern når sin programmerade längd skär en skärare tråden rent, och den färdiga fjädern kastas ut i en uppsamlingsbehållare eller transportör.

Höghastighets CNC-fjäderbockningsmaskiner producerar vanligtvis 30–200 fjädrar per minut beroende på tråddiameter och fjäderkomplexitet. Vissa högvolymsspolar med tunn tråd (0,1–0,5 mm) inom elektroniksektorn överstiger 400 delar per minut.

Typer av fjäderbockningsmaskiner

Fjäderbockningsmaskiner finns i flera konfigurationer beroende på fjädertyp och produktionskrav:

Springback: Varför det är viktigt och hur böjmaskiner hanterar det

Återfjädring är en av de viktigaste utmaningarna i alla bockningsoperationer, oavsett om det är på en kantpress av plåt eller en fjäderbockningsmaskin. När en kraft böjer metall är endast en del av deformationen plastisk (permanent). Den elastiska delen återhämtar sig när kraften släpps, vilket gör att delen fjädrar tillbaka mot sin ursprungliga form. För vanlig mjukt stålplåt varierar återfjädringsvinklarna vanligtvis från 1° till 5°, medan höghållfasta stål och rostfritt stål kan fjädra tillbaka 6°–12° eller mer.

Fjäderbockningsmaskiner står inför en särskilt akut version av detta problem. Hela produkten definieras av dess elastiska återhämtning - en tryckfjäder måste till exempel lagra och frigöra energi på ett förutsägbart sätt, så lindningsprocessen måste ta hänsyn till återfjädring exakt för att uppnå den målfria längden och fjäderhastigheten. En fjäder som fjädrar tillbaka mer än programmerat blir för lång; en som fjädrar mindre tillbaka kommer att vara för kort, och båda kommer att misslyckas med lasttestning.

Kompensationsmetoder som används i moderna maskiner

• Överböjning: Maskinen böjer sig avsiktligt bortom målvinkeln och beräknar det överskott som krävs för att kompensera återfjädring. CNC-system lagrar materialspecifika återfjädringskorrigeringsvärden i sina databaser.
• Återkoppling av vinkelmätning: Vissa avancerade kantpressar inkluderar integrerade laser- eller optiska vinkelsensorer (t.ex. LVDs CADMAN-Touch-system) som mäter den faktiska vinkeln i mitten av slaget och justerar stanspenetrationen i realtid.
• Materialdatabaskompensation: CNC-fjäderbockningsmaskiner lagrar tabeller för återställningskorrigering för varje trådmaterial, diameter och härdning. Operatörerna matar in materialspecifikationen och maskinen justerar automatiskt lindningsaxelns position och stigningsverktygets tryck.
• Myntande: Pålagt tryck som är tillräckligt för att plastiskt deformera nästan hela materialets tvärsnitt eliminerar återfjädring nästan helt, men kräver 5–8 gånger mer kraft än luftböjning.

CNC vs manuella bockningsmaskiner: en direkt jämförelse

Skillnaden mellan CNC-styrda och manuella bockningsmaskiner går långt utöver priset. Var och en har en specifik verksamhetskontext där den ger bäst avkastning.

Specifikt för fjäderbockningsmaskiner dominerar CNC-system produktion av medel till hög volym eftersom trådformsgeometri är nästan omöjlig att replikera konsekvent med manuella stiftjusteringar när körhastigheten överstiger 50 delar per minut. Manuella fjäderbockningsmaskiner förblir livskraftiga för prototyparbete, specialverkstäder och mycket små partier av trådfjädrar med stor diameter där maskinens inställningstid överskrider den faktiska produktionstiden.

Material som bearbetas av bockningsmaskiner

Bockningsmaskiner är inte materialagnostiska. Varje materialklass reagerar olika på böjkrafter och maskinparametrar måste anpassas därefter.

Pressbromsmaterial i plåt

• Milt stål (CR/HR): Det vanligaste böjda materialet. Sträckgräns 250–350 MPa. Förlåtande beteende med måttlig återgång. En 1 mm CR-plåt kräver ungefär 12–18 ton per meter böjlängd.
• Rostfritt stål (304/316): Högre hållfasthet (utbyte 205–310 MPa) men betydligt högre arbetshärdningshastighet. Kräver 1,5–2× tonnaget av mjukt stål och ger mer återfjädring. Minsta inre böjradie bör vara minst 1× materialtjocklek för att undvika sprickor.
• Aluminium (5052, 6061): Lägre hållfasthet men mer återfjädrande på grund av lägre elasticitetsmodul (~70 GPa vs. 200 GPa för stål). 6061-T6 är notoriskt benäget att spricka vid skarpa radier; T4 eller glödgat härdning föredras för komplexa böjar.
• Höghållfast stål (AHSS, HSLA): Sträckgränser på 550–1200 MPa. Extremt hög återfjädring (ofta 8°–15° per 90° böj). Kräver noggrant val av verktyg och ofta dedikerade formningsstrategier.

Material för trådbockningsmaskin för fjäder

• Hårddragen fjädertråd (ASTM A227): Industrins arbetshäst för allmänna tryckfjädrar. Draghållfasthet 1200–2000 MPa beroende på diameter.
• Musikkabel (ASTM A228): Högsta draghållfasthet för vanliga fjädertrådsorter (upp till 2350 MPa vid 0,5 mm diameter). Används där utmattningslivslängden och konsekventa mekaniska egenskaper är kritiska.
• Rostfri fjädertråd (302/304): Korrosionsbeständighet för livsmedelsbearbetning, marina och medicinska tillämpningar. Lägre styrka än musiktråd men utmärkt miljöhållbarhet.
• Tråd av krom-kisel / krom-vanadinlegering: Används för högtemperaturfjädrar (ventilfjädrar, motorkomponenter) där förhöjda driftstemperaturer skulle få vanlig koltråd att ta ett set.

Hur man väljer rätt bockningsmaskin för din applikation

Att välja fel maskin är ett dyrt misstag. Rätt bockningsmaskin beror på minst sex konvergerande faktorer, och var och en måste utvärderas tillsammans snarare än isolerat.

Arbetsstyckets material och tjocklek

För plåt, de erforderliga tonnageskalorna med materialets sträckgräns och tjocklek i kvadrat . Fördubbling av materialtjocklek fyrdubblar ungefär det erforderliga tonnaget. En butik som i första hand böjer 3 mm mjukt stål upp till 2 500 mm brett behöver cirka 100–160 ton kantpressskapacitet. Om de senare behöver böja 6 mm rostfritt, kan samma del kräva 400 ton - långt över maskinens kapacitet.

För fjäderarbete driver sortimentet av tråddiameter nästan uteslutande maskinvalet. En fjäderbockningsmaskin konstruerad för 0,5–4 mm tråd kan inte på ett tillförlitligt sätt bearbeta 8 mm tråd utan att riskera motoröverbelastning och verktygsbrott.

Del Geometri och komplexitet

Enkla 2D-böjar på platt plåt kan hanteras med vilken kantpress som helst. Delar med komplexa flänsförhållande, fållböjningar eller negativa vinklar kräver verktyg utanför centrum, speciella formkonfigurationer eller manipulering av robotdelar. För trådformer med 3D-geometri - krokar, öglor och flerplansböjar - kan endast en fleraxlig CNC-trådformningsmaskin med 6 eller fler oberoende styrda axlar hantera produktionsvolym.

Produktionsvolym

En butik som producerar 50 anpassade fästen per vecka har ingen motivering för en CNC-kantpress på 200 000 USD med automatisk verktygsväxlare. Omvänt kan en fjädertillverkare som kör 500 000 tryckfjädrar per månad inte förlita sig på en halvautomatisk coiler - cykeltid och verktygsslitage kommer att göra kostnaderna ohållbara. Break-even-analys visar genomgående att CNC-fjäderbockningsmaskiner betalar tillbaka sin investering inom 12–24 månader vid produktionshastigheter över 50 000 delar per månad jämfört med manuella eller halvautomatiska alternativ.

Toleranskrav

Flyg- och medicinska delar kräver rutinmässigt böjningsvinklar som hålls till ±0,25° och flänslängder till ±0,1 mm. Att uppnå detta på ett tillförlitligt sätt med en hydraulisk kantpress utan vinkelmätningsåterkoppling är nästan omöjligt under en hel produktionsserie. För fjäderböjning kräver frilängdstoleranser på ±0,3 mm på en 50 mm fjäderkropp en maskin med stabil trådmatningsupplösning och konsekvent återfjädringskompensation - vanligtvis endast uppnås med servodrivna CNC-spolar.

Vanliga problem vid bockningsoperationer och deras grundorsaker

Även välkonfigurerade maskiner producerar defekta delar när variabler inte kontrolleras. Följande problem är de vanligast rapporterade för både kantpress och fjäderbockningsmaskiner.

Vinkelinkonsekvens över delens längd

Om böjningsvinkeln är korrekt i mitten men öppnar sig mot ändarna, böjs maskinbädden under belastning. En 3-meters böj på en 250-tons kantpress utan aktiv kröning kan visa 0,4–0,8 mm avböjning i mitten i förhållande till ändarna, vilket övergår till 1°–2° vinkelvariation. Fixeringen är ett hydrauliskt eller mekaniskt kronbord eller kortare verktygssegment som tillåter justering per sektion.

Sprickbildning vid böjradien

Sprickbildning uppstår när den yttre fibertöjningen överstiger materialets töjningsförmåga. Vanliga orsaker inkluderar användning av en stansradie som är mindre än det minimum som rekommenderas för materialet (för 6061-T6 aluminium är den minsta innerradien typiskt 1,5–2× materialtjocklek), böjning i fibrernas riktning på valsad plåt eller användning av härdat material från tidigare formningsoperationer. Att rotera delen 90° i förhållande till rullriktningen eliminerar ofta sprickor på kantmaterial.

Fjäderfri längdvariation i fjäderböjning

Fri längdsspridning i produktionsfjädrar (t.ex. ±1 mm på ett mål på ±0,3 mm) spårar vanligtvis tillbaka till en av tre orsaker: tråddiametervariation mellan spolar som överskrider toleransen maskinen kalibrerades för, temperaturdrivna förändringar i materialhårdheten under långa produktionskörningar eller slitna matarvalsar som glider intermittent. Byte av matarrullsinsats var 300–500:e drifttimme är standardförebyggande underhåll i fjäderbutiker med stora volymer.

Vrid in formade tråddelar

Twist utvecklas när restspänningen i trådspolen inte släpps jämnt när tråden matas genom maskinen. En trådriktare (roterande eller rulltyp) monterad mellan trådspolen och matarrullarna tar bort spoluppsättningen innan formning. De flesta produktionsuppsättningar av fjäderbockningsmaskiner inkluderar en 7- eller 9-rullare som standardutrustning.

Säkerhetskrav för drift av bockningsmaskiner

Bockningsmaskiner – särskilt hydrauliska kantpressar med en kapacitet på 100 ton eller mer – genererar krafter som kan krossa händer och orsaka dödliga skador. Säkerhetsstandarder är inte valfria i någon professionell driftsmiljö.

• Ljusridåer och lasersäkerhetssystem: Moderna kantpressar använder AOPD-system (Active Opto-electronic Protective Device) - lasergardiner som stoppar kolven omedelbart om en operatörs hand kommer in i riskzonen. Fiessler AKAS II och liknande system upptäcker hinder så tunna som 14 mm vid stängningshastigheter upp till 10 mm/s.
• Tvåhandskontroll: På maskiner utan avancerad optisk säkerhet håller ett tvåhandsaktiveringskrav förarens händer borta från verktygszonen under kraftslaget.
• Personlig skyddsutrustning: Skärtåliga handskar (EN388 nivå 4 eller högre), skyddsskor och ögonskydd mot metallgrader är minimikrav i de flesta jurisdiktioner.
• Fjäderbockningsmaskinskydd: Eftersom fjäderbockningsmaskiner skjuter ut delar med hastighet och tråd kan piska om den går sönder under spänning, krävs full omkretsskydd med förreglade åtkomstdörrar. ISO 11161 och EN 13857 standarder definierar minsta säkerhetsavstånd för sådan skydd.
• Hydraulsystem underhåll: En hydraulisk kantpress med en läckande tätning kan tappa kolven under tyngdkraften. Anti-fall säkerhetsventiler (backventiler direkt vid cylindern) är obligatoriska på alla moderna maskiner och bör inspekteras årligen.

Underhållsmetoder som förlänger bockmaskinens livslängd

En välskött bockningsmaskin bör ge 20–30 års produktiv service. Försummade maskiner försämras snabbt, producerar delar utanför toleransen och skapar säkerhetsrisker. Följande underhållsmetoder är inte förhandlingsbara i produktionsmiljöer.

• Dagligen: Rengör verktygsytor för att förhindra skårade stansspetsar och formaxlar. Inspektera hydraulslangarna för skav eller gråt. Kontrollera bakmätarstoppen för skräp som skulle kunna placera delar fel.
• Varje vecka: Kontrollera hydrauloljans nivå och skick. Inspektera linjära omkodare (om sådana finns) för förorening. Verifiera bakmätarens positioneringsnoggrannhet med en mätklocka mot ett referensstopp.
• Månatlig: Smörj kolvstyrningar, bakre ledningsskruvar och kulskruvar enligt tillverkarens smörjschema. Kontrollera verktygets klämsystem för slitage.
• Årligen: Komplett hydraulvätskebyte (vanligtvis ISO VG46 eller VG68 beroende på klimat). Inspektera cylindertätningarna. Utför laser- eller optisk kalibrering av maskinens vinkelreferenssystem. För fjäderbockningsmaskiner, byt ut bockstift och lindningsarbor som visar mätbart slitage.

Verktyg är vanligtvis den högsta återkommande underhållskostnaden i både kantpress och fjäderbockningsmaskinoperationer. Slitage och hack; formaxlarna eroderar från upprepad metallkontakt. En enkel uppsättning precisionskantpressar för en 3-meters maskin kan kosta $3 000–$15 000, vilket gör korrekt förvaring (verktygsställ, skyddsöverdrag) och hanteringsprocedurer till en direkt kostnadskontrollåtgärd.
