Automatisk trådlindningsmaskin: hur det fungerar och hur man väljer

Vad en automatisk trådlindningsmaskin faktiskt gör - och varför det spelar roll

En automatisk trådlindningsmaskin lindar, mäter och binder tråd eller kabel till konsekventa spolar utan operatörsingripande mellan cyklerna. Maskinen drar tråd från en tillförselrulle, räknar längd eller vikt till ett förinställt värde, lindar spolen med kontrollerad spänning, binder eller tejpar bunten, matar sedan ut den och startar nästa cykel – allt i en kontinuerlig slinga. Beroende på modell varierar cykeltiden per spole från 8 till 45 sekunder , vilket innebär att en enda maskin kan producera 80 till 450 färdiga spolar per timme. Den effektnivån är fysiskt omöjlig för hand och är den centrala anledningen till att tillverkare investerar i automation.

Kategorin täcker en rad undertyper. En grundläggande lindningsenhet hanterar mjuk tråd i fasta diametrar. Höghastighetsvarianter lägger till servodrivna traversarmar för skiktad lindning. Kombinationslinjer inkluderar inline skärning, skalning eller märkning. En fjäderlindningsmaskin delar lite mekaniskt DNA - den böjer också tråden till en repetitiv spiralform - men är konstruerad för mycket snävare dimensionstoleranser och högre fjäderkrafter, vanligtvis på hårdare legeringstråd mellan 0,1 mm och 20 mm i diameter. Att förstå dessa skillnader hjälper köpare att matcha rätt maskin till deras faktiska produktionsbehov.

Kärnkomponenter som definierar maskinens prestanda

Varje automatisk trådspolningsmaskin är uppbyggd kring en liten uppsättning delsystem. Hur väl varje delsystem är konstruerat avgör genomströmning, spolkvalitet och långsiktig tillförlitlighet.

System för matning och spänningskontroll

Tråd kommer in i maskinen genom en riktningsenhet och en uppsättning drivrullar. Spänningskontrollsystemet - vanligtvis en dansarm kopplad till en servo- eller pneumatisk cylinder - håller trådmatningshastigheten och bakspänningen konstant oavsett hastigheten med vilken matarrullen rullas av. Inkonsekvent spänning orsakar variationer i spolens diameter, lösa lindningar eller veck. Premiummaskiner håller spänningen inom sig ±2 % över hela rullen från första omslag till sista. Budgetmodeller hoppar ofta över spänningsåterkoppling med sluten slinga, vilket blir synligt som diameteravdrift när tillförselrullen sjunker under 20 % kapacitet.

Lindningsarm eller spindelenhet

Lindningsarmen kretsar kring en dorn med fast eller justerbar diameter. På en enarmad maskin lägger en arm tråd i ett enda pass; på en enhet med två armar eller roterande armar växlar två motsatta armar för att halvera cykeltiden. Dorndiametern ställer in den färdiga spolens innerdiameter (ID). Justerbara dornar - vanligtvis pneumatiskt aktiverade - tillåter snabb växling mellan spolstorlekar utan verktygsbyten, vilket är avgörande för kontraktstillverkare som kör flera SKU:er per skift. Typiskt ID-intervall på en mellanklass automatisk trådlindningsmaskin är 80 mm till 500 mm , även om specialmaskiner är så små som 30 mm för instrumentkabel.

Mätsystem

Spolens längd mäts med en roterande omkodare på drivrullen eller av en lasersensor som räknar trådförskjutningen. Viktbaserad mätning - med hjälp av en inline-lastcell - är att föredra för applikationer där spolens vikt, inte längden, avgör försäljningspriset (vanligt i detaljförpackad tråd). Encoderbaserad längdmätning uppnår noggrannhet av ±0,1 % till ±0,5 % beroende på pulsgivarupplösning och drivrullslipning. För högvärdig kabel som fiberoptisk eller koaxial är ±0,1 % eller bättre det acceptabla tröskelvärdet.

Bindande enhet

När lindningen är klar måste spolen säkras. De tre vanliga bindningsmetoderna är: värmeförseglingstejp, applicering med vridband och kardborreband eller plastband. Värmeförseglingssystem är snabba (under 2 sekunder per spole) och ger ett rent detaljhandelsutseende. Twist-tie-enheter är långsammare men kräver ingen förbrukningsbar tejp. Bandband är standard för tunga industrispolar över 5 kg. Bindningsenheten är den vanligaste underhållspunkten på högproduktionslinjer — bindningshuvuden på tejpenheter behöver vanligtvis förebyggande underhåll varje 500 000 till 800 000 cykler .

Automatisk trådlindningsmaskin vs. Spring Coiling Machine : Viktiga skillnader

De två maskintyperna blandas ofta ihop eftersom båda lindar tråd till spiralformade former. I praktiken skiljer sig deras designavsikt, trådspecifikationer och utmatningstoleranser avsevärt.

En fjäderlindningsmaskin använder en uppsättning formverktyg - en spiralpunkt, ett stigningsverktyg och ändformande skärare - för att producera delar med exakta mekaniska fjäderegenskaper. Maskinen måste kompensera för återfjädring, som varierar med trådens hårdhet och diameter. CNC-fjäderlindningsmaskiner gör detta automatiskt via återkoppling med sluten slinga. En automatisk trådlindningsmaskin har ingen motsvarande utmaning: den lindar mjuk, seg tråd som håller formen utan kompensation för återfjädring. Verktygskomplexiteten och enhetskostnaden för en fjäderlindningsmaskin är därför betydligt högre — en CNC-fjäderrulle för fin tråd börjar på ungefär 40 000 USD , medan en instegsautomatisk trådlindningsmaskin för elkabel startar runt $8 000 till $15 000 USD .

Produktionshastighet och genomströmning: Hur siffrorna faktiskt ser ut

Hastighetsspecifikationer i maskinkataloger kan vara missvisande utan sammanhang. Tillverkare anger maximal lindningshastighet i meter per minut (m/min) - men färdig spoleffekt per timme beror mycket på spolstorlek, bindningsmetod och om skärningen sker inline eller offline.

Tänk på ett typiskt scenario: en tillverkare behöver 50 meter långa spolar av 2,5 mm² elektriska trådar, bundna med tejp, med en automatisk etiketter inline. Vid en lindningshastighet på 80 m/min tar varje 50-meters spole ungefär 37,5 sekunders lindningstid. Lägg till 2 sekunder för tejpbindning och 1,5 sekunder för etikettapplicering, och den totala cykeltiden är ungefär 41 sekunder - ger efter cirka 88 spolar per timme . Växla det till 100-metersspolar: lindningen tar 75 sekunder, bindning och märkning återstår 3,5 sekunder, total cykel är 78,5 sekunder - nu är utmatningen 46 spolar per timme .

Detta illustrerar varför spolstorleken spelar lika stor roll som maskinhastigheten vid beräkning av ROI. En andra maskin på samma produktionslinje fördubblar produktionen till ungefär 60–70 % av den första maskinens kostnad (inget behov av att duplicera plattången, matarrullstativet eller styrskåpsinfrastrukturen).

Operatörens arbetsbesparingar

Manuell trådlindning av en erfaren arbetare producerar ungefär 40 till 60 spolar per timme för små spolar (under 25 m) och 20 till 35 spolar per timme för större spolar (50–100 m), med utmattning som minskar produktionen med 15–25 % under ett 8-timmarsskift. En automatisk trådlindningsmaskin bibehåller sin nominella hastighet över hela skiftet utan utmattningsrelaterad variation. Med en arbetshastighet på 18 USD/timme och en automatiseringscykel som ersätter 1,5 heltidstjänster per maskin, når en mellanklassmaskin som kostar 25 000 USD återbetalning i under 14 månader vid en tvåskiftsdrift — en siffra som överensstämmer med ROI-studier publicerade av flera tråd- och kabelindustriorganisationer.

Branscher och tillämpningar där automatiska trådrullningsmaskiner används

Maskinen förekommer i ett förvånansvärt brett spektrum av industrier, var och en med specifika prestandakrav.

• Tillverkare av elektriska trådar och kablar — det största användarsegmentet. Förpackning av kopparledare i vanliga detaljhandelslängder (10 m, 25 m, 50 m, 100 m) för byggnads- och bostadsmarknader. Spolens utseende och jämn vikt är nyckelkrav.
• Telekommunikationskabelproducenter — lindning av datakabel, koaxial och fiberoptiska enheter. Längdnoggrannhet är avgörande eftersom kunder köper och skär från spolar; ett 0,5 % längdfel på en 500 m trumma kostar mätbar produkt.
• Leverantörer av kablage till fordon — Förkapade och rullade tråddelar levererade just-in-time till monteringslinjer. Cykeltid och omställningshastighet dominerar köpbeslut här.
• Jordbruks- och byggförsörjning — galvaniserad stängseltråd, taggtråd och baltråd lindade till fasta vikter (vanligtvis 5 kg, 10 kg, 25 kg per rulle). Viktbaserade mätsystem är standard inom detta segment.
• Tillverkare av förlängningssladd och elverktygstillbehör — lindad färdig flerledarkabel med gjutna pluggar, vilket kräver maskiner som rymmer kontakter som passerar genom lindningsbanan.
• Fjäder och fästen fabriker — Utöver dedikerade fjäderlindningsmaskiner kör dessa anläggningar ofta separata automatiska trådrullningsmaskiner för att paketera rå fjädertråd som köpts i bulk för bearbetning efterföljande.

Hur man väljer rätt automatisk trådlindningsmaskin för din produktionslinje

Köpare över- eller underspecificerar ofta maskiner genom att fokusera på en enda parameter – vanligtvis lindningshastighet – samtidigt som de ignorerar kompatibilitetsproblem som skapar verkliga problem efter installationen. En strukturerad utvärdering med följande kriterier undviker de vanligaste upphandlingsmisstagen.

Trådtyp och diameterområde

Definiera hela utbudet av tråddiametrar och material som maskinen måste hantera - inte bara din nuvarande primära produkt. En maskin dimensionerad för 1,5–6 mm² kopparledare klarar jobbet idag, men om produktmixen utökas till att omfatta 10 mm² eller 16 mm² kan den befintliga maskinen sakna det vridmoment eller dornspel som krävs. Bekräfta att maskinens spänningssystem klarar av både den styvare och mest flexibla tråden i det planerade området utan omkonfigurering.

Spolestorlek och viktområde

Innerdiameter, ytterdiameter och spolbredd måste alla falla inom maskinens mekaniska hölje. För tunga rullar — över 8 kg — kontrollera att maskinens utmatningssystem och transportören (om den ingår) är klassade för den lasten. Spolar som tappas från en underskattad ejektor utvecklar lösa lindningar vid stöten, vilket är ett vanligt kvalitetsproblem som går tillbaka till mekanisk underspecifikation, inte operatörsfel.

Mätmetod

Välj mellan längdbaserad (kodare) och viktbaserad (lastcell) mätning baserat på hur dina kunder specificerar produkt. Säljes per meter: använd encoder. Sälj per kilogram eller pund: använd lastcell. Vissa maskiner erbjuder båda i en hybridkonfiguration - användbart för anläggningar som betjänar detaljhandelskunder (vikt) och handel (längd) från samma linje.

Bindande systemkompatibilitet

Matcha bindningssystemet till din förpackningsstandard och förbrukningskedjan. Värmeförseglingstejpenheter använder egenutvecklade tejprullar — verifiera att maskinen accepterar vanliga kommersiellt tillgängliga tejpbredder (vanligtvis 12 mm eller 19 mm) eller att din leverantör har den proprietära storleken i lager till ett konkurrenskraftigt pris. Twist-tie-enheter kräver inga speciella förbrukningsmaterial men lägger till 1–3 sekunder per cykel jämfört med tejpbindning.

Styrsystem och integration

Moderna automatiska trådlindningsmaskiner använder PLC-baserade kontroller (Siemens S7 och Mitsubishi FX-serien är vanligast i kinesiskt tillverkad utrustning; Allen-Bradley i nordamerikanskt monterade maskiner). Bekräfta att HMI-språket stämmer överens med dina operatörers språk — ett förvånansvärt antal maskiner kommer med gränssnitt endast för kinesiska som kräver dyr omprogrammering. För Industry 4.0-integration, verifiera om maskinen stöder OPC-UA eller Modbus TCP för export av produktionsdata till MES-system.

Support för leverantörer

En trådlindningsmaskin som kör två skift producerar över 300 000 spolar per år . Bindningshuvudslitage, kodarkalibrering och byte av drivrem är rutinmässiga – inte exceptionella – underhållshändelser. Innan du köper, bekräfta ledtiden för reservdelstillgänglighet, leverantörens fjärrdiagnosfunktion och om lokala servicetekniker finns tillgängliga inom din region. Maskiner från leverantörer utan regionalt stöd kan stå stilla i 2–6 veckor och vänta på delar, vilket raderar månader av arbetsbesparingar.

Vanliga kvalitetsproblem och deras grundorsaker

Att förstå fellägena för automatiska trådlindningsmaskiner hjälper både köpare att utvärdera utrustning och produktionschefer att diagnostisera problem utan onödiga stillestånd.

• Variation i spolens diameter mellan spolarna — nästan alltid spårad till inkonsekvent spänningskontroll. Kontrollera dansarmens rörelsegränser, pneumatiskt tryck till spänningscylindern och slitage på uträtningsrullen.
• Längddrift över en produktionskörning — Encoderglidning på drivrullen, vanligtvis orsakad av slitage på rullytan eller ansamling av skräp. Rengöring av välten och kontroll av pulsgivarkopplingen löser 80 % av fallen.
• Lösa yttre omslag — otillräckligt nedhållningstryck under bindningen, dornen dras tillbaka för snabbt innan bindningen slutförs, eller spolens utkastning. Justera bindningsuppehållstid och spindelns indragningshastighet i sekvens.
• Bandbindningsfel — exponering för tejprullens fuktighet orsakar vidhäftningsfel; värmeförseglingstemperaturdrift orsakar icke-bindning eller bränning. Förvara tejpen i klimatkontrollerade förhållanden och kalibrera förseglingstemperaturen kvartalsvis.
• Tråd som veck vid spolstart — den främre trådänden fångas inte korrekt av dornkroken eller klämman innan lindningen startar. Detta är ett inställningsproblem vid växling, inte ett maskinfel - operatörer kräver utbildning i fastspänningssekvensen.

Prisöversikt: Vad du kan förvänta dig på olika budgetnivåer

Prissättning för automatisk trådlindningsmaskin spänner över ett brett spektrum. Följande nivåer återspeglar marknadsprissättningen från och med 2024 för maskiner som är inriktade på mellanvolymsförpackning av elektriska trådar.

Kinesiskt tillverkade maskiner dominerar segmentet $8 000–$35 000 och erbjuder konkurrenskraftiga specifikationer. Europeiska och japanska maskiner - framför allt från tillverkare i Tyskland, Italien och Japan - koncentrerar sig på $40 000-nivån och erbjuder vanligtvis snävare toleranser, bättre dokumentation och starkare regionala servicenätverk. För köpare i Nordamerika eller Europa som köper från kinesiska leverantörer, med hänsyn till frakt, importtullar (för närvarande 7,5–25 % beroende på HS-kod och handelsavtalsstatus), och installationskostnaderna är avgörande för en korrekt jämförelse av totalkostnaden.

Fjäderlindningsmaskiner i sammanhanget: När du behöver precisionstrådformning istället

Om din applikation involverar produktion av fjädrar - kompression, förlängning, vridning eller platt - snarare än att packa elektrisk ledning, är en fjäderlindningsmaskin rätt utrustningskategori. Urvalskriterierna och prestandariktmärkena skiljer sig helt från dem för en automatisk trådlindningsmaskin.

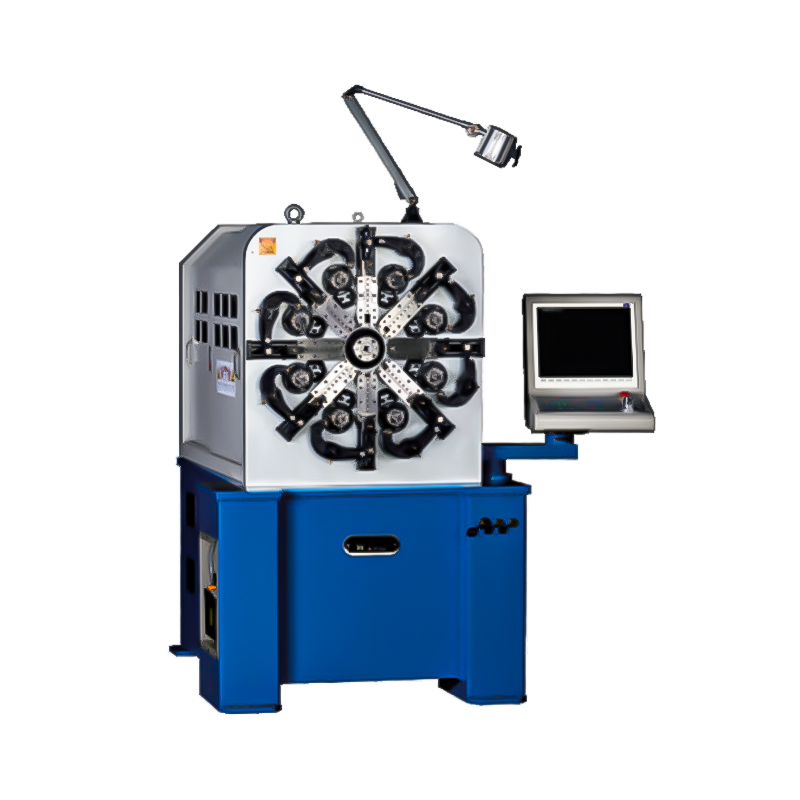

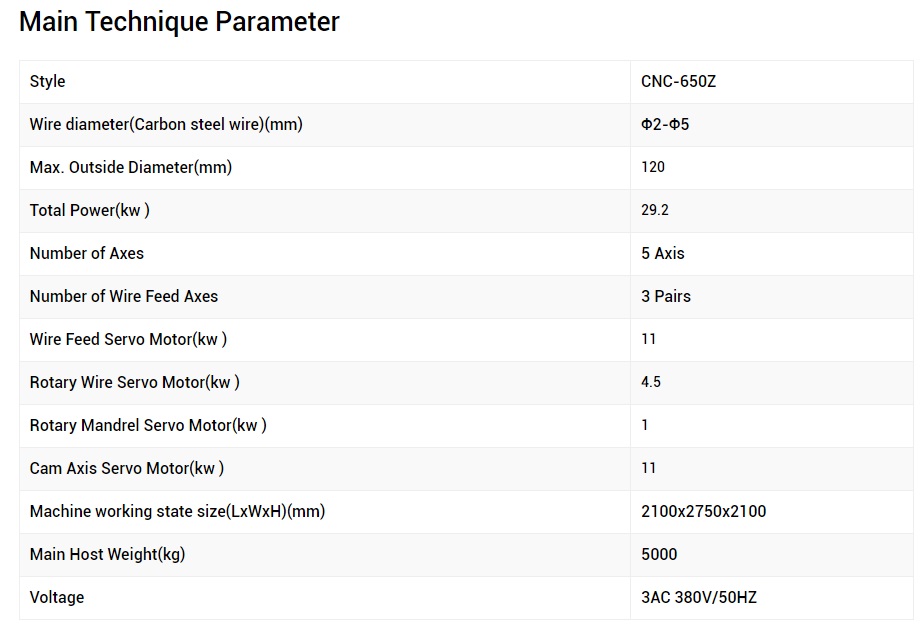

En CNC-fjäderlindningsmaskin producerar fjädrar genom att mata hårt dragen eller förhärdad tråd genom en uppsättning formverktyg under datorkontroll. Maskinen justerar stigning, ytterdiameter och slutkonfiguration i realtid baserat på detaljprogrammet. Avancerade CNC-fjäderlindningsmaskiner - såsom de från Wafios (Tyskland), Itaya (Japan) eller Simco (Taiwan) - uppnår dimensionell repeterbarhet av ±0,02 mm på ytterdiameter och ±0,1 mm på fri längd, vilket gör dem lämpliga för fordonsventilfjädrar, komponenter för medicintekniska produkter och flygmotorfjädrar.

En viktig gemensam utmaning för både automatiska trådlindningsmaskiner och fjäderlindningsmaskiner är trådmatningskonsistensen. Båda förlitar sig på exakt trådmatning för att producera konsekvent produktion. I en fjäderlindningsmaskin ger inkonsekvens matning längd- eller stigningsvariationer som inte klarar dimensionsinspektionen. I en trådspolningsmaskin producerar den spole-till-spole längdvariationer som utlöser kundklagomål. Den tekniska lösningen är densamma – slutna servostyrda matarvalsar – vilket förklarar varför tekniköverföringen mellan de två maskinkategorierna har accelererat under det senaste decenniet.

Anläggningar som tillverkar både fjädrar och lindade trådprodukter (som OEM-leverantörer av fordonskomponenter som också sköter sin egen leverans av tråddelkomponenter) bör budgetera för två separata maskinlinjer. Försök att använda en fjäderlindningsmaskin för mjuktrådsförpackning eller en automatisk trådlindningsmaskin för fjädertillverkning resulterar i dålig kvalitet, överdrivet slitage på verktyg och frustration för operatören.

Underhållsschema och typiska förbrukningskostnader

Planerat underhåll på en automatisk trådlindningsmaskin är enkelt. Följande schema återspeglar tillverkarens rekommendationer och fälterfarenhet från högproduktionsfabriker för elektriska trådar.

• Dagligen: Rengör trådskräp från riktningsrullarna och lindningsarmens svängtapp; inspektera bindebandsbanan för att se om det har ansamlats lim; kontrollera pneumatiska tryckavläsningar.
• Varje vecka: Smörj lindningsarmslager och drivaxel; verifiera kodaravläsning mot uppmätt spollängd på 5 provspolar; kontrollera spindelns indragningscylinder för tätningsslitage.
• Månatlig: Byt ut drivrullens yta om slitagedjupet överstiger 0,3 mm; kalibrera lastcell (viktmätningsmaskiner); inspektera vrid- eller tejphuvudet för slitna skärblad.
• Årligen: Fullt lagerbyte på lindningsarmen; omkalibrering av servomotorkodare; PLC batteribyte; fullständig pneumatisk kretsinspektion.

Årliga förbrukningskostnader för en maskin som kör två skift inkluderar ca $1 200–2 500 $ i bindningstejp (förutsatt att 18 mm tejp vid 180 000–200 000 spolar per år), 300–600 USD i utbyte av drivrullar och 150–400 USD i pneumatiska tätningar och beslag. Den totala årliga underhållskostnaden för en korrekt underhållen maskin i denna driftsprofil körs $2 000–$4 000 USD , eller ungefär 8–16 % av det ursprungliga maskininköpspriset per år – en hanterbar kostnad i förhållande till de genererade arbetsbesparingarna.

Vanliga frågor

Kan en automatisk trådlindningsmaskin hantera pansar- eller skärmad kabel?

Ja, förutsatt att maskinens spänningssystem och dorn är dimensionerade för den styvare vajern. Armerad kabel har en betydligt högre minsta böjningsradie än standardledaren – kontrollera alltid mot maskinens specificerade minsta trådstyvhet, inte bara diametern. Vissa maskiner konstruerade för flexibel kabel kan inte generera tillräckligt med lindningsmoment för att linda armerad kabel utan överbelastning av motorn. Bekräfta motoreffekten (vanligtvis 2,2–7,5 kW för medelstora maskiner) mot kabelns erforderliga lindningskraft.

Vad är skillnaden mellan en lindningsmaskin och en omlindningsmaskin?

En lindningsmaskin producerar färdiga detaljhandels- eller distributionsspolar från bulkförsörjning. En omlindningsmaskin överför tråd från en stor trumma eller rulle till en annan, vanligtvis för att ändra spolformat eller kombinera eller dela satsstorlekar. Vissa maskiner utför båda funktionerna med en lägesändring i PLC-inställningarna. För de flesta förpackningsapplikationer är en dedikerad automatisk trådlindningsmaskin mer lämplig eftersom dess bindnings- och utmatningssystem är optimerade för färdig spolutmatning.

Är det möjligt att köra flera spolstorlekar på en maskin per skift?

På maskiner med receptlagring i PLC:n är växling mellan spolstorlekar en fråga om att välja rätt recept och justera dorndiametern vid behov. Receptet tar mindre än 60 sekunder; dornjustering på pneumatiska system tar 2–5 minuter. Maskiner utan receptlagring kräver manuell återinmatning av alla parametrar, vilket tar 10–20 minuter och introducerar risk för operatörsinträde. För anläggningar som kör fler än två eller tre spolstorlekar per skift är receptlagring en icke förhandlingsbar funktion.

Vilka certifieringar ska jag leta efter när jag köper?

CE-märkning krävs för maskiner som säljs inom Europeiska ekonomiska samarbetsområdet och verifierar överensstämmelse med maskindirektivet (2006/42/EC). För nordamerikanska köpare, leta efter UL- eller CSA-certifiering på den elektriska panelen. Kinesiska tillverkare levererar i allt högre grad CE-märkta maskiner för export — verifiera att certifieringen har utfärdats av ett ackrediterat anmält organ, inte självdeklarerat. Begär försäkran om överensstämmelse och teknisk konstruktionsfil som en del av köpekontraktet. För industrier med specifika säkerhetskrav (tråd intill livsmedel, monteringstråd för medicinsk utrustning) kan ytterligare certifieringar gälla.

Hur förhåller sig en fjäderlindningsmaskin till trådrullningsutrustning i en tillverkningsanläggning?

I anläggningar som producerar både fjädrar och förpackade trådprodukter samsas en fjäderlindningsmaskin och en automatisk trådlindningsmaskin som helt separata linjer. De delar det gemensamma inmatningsmaterialet – tråd – men tjänar helt olika nedströmsprocesser. Fjäderlindningsmaskinen matar fjäderaggregatet eller värmebehandlingslinjen; den automatiska trådrullningsmaskinen matar färdigvarulagret eller leveransområdet. Korsutbildning av operatörer på båda maskintyperna är möjligt men kräver dedikerad utbildningstid, eftersom justeringslogiken, kvalitetskontrollpunkter och underhållsprioriteringar skiljer sig avsevärt mellan de två.
